16
Traffic-Control
DE
Anschlussbeispiel: Komponente an die Traffic-Control anschließen

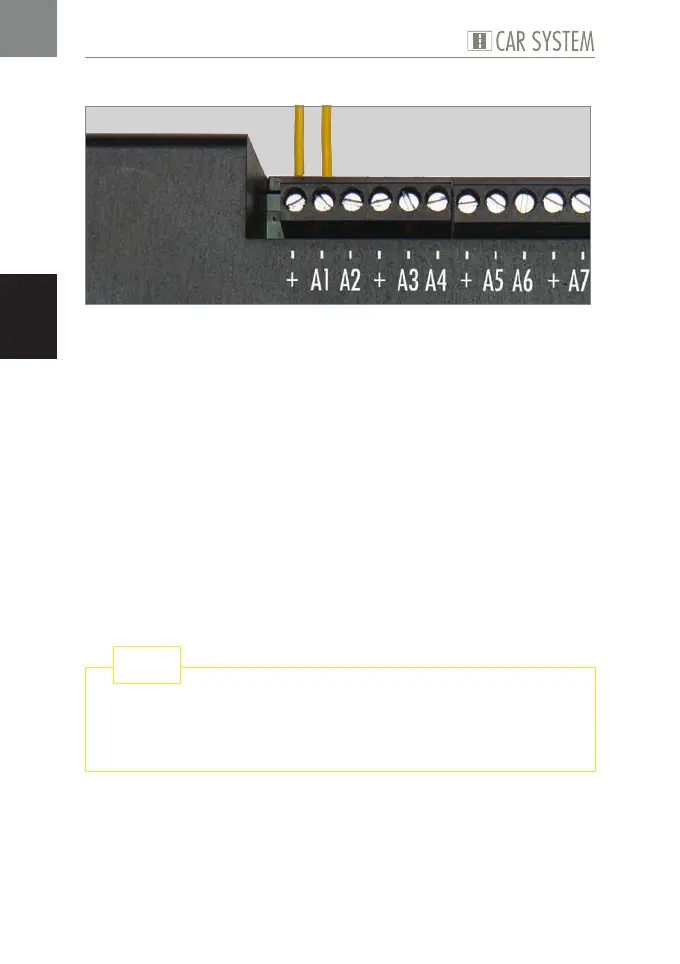

Abb. 4: Komponente anschließen, Bsp. Komponente an A1 und "+"
X
Schließen Sie eine Leitung einer Komponente an der gewünschten Posi-
tion an, siehe Abb. 4.
X
Schließen Sie die zweite Leitung der Komponente an "+" an, siehe
Abb. 4.
Die Komponente ist angeschlossen.
HINWEIS: Bei der Komponente »Stopp-Stelle« ist die Polung der Anschluss-
leitung relevant. Das gelbe Kabel der Stopp-Stelle muss jeweils an "+",
das braune Kabel jeweils an den entsprechenden Ausgang, z.B. A1,
angeschlossen werden. (Test: Der Lenkschleifer eines Fahrzeugs wird
bei Berührung mit einer aktivierten und richtig gepolten Stopp-Stelle
von dieser abgestoßen.) Tauschen Sie im Falle einer Verpolung die bei-
den Anschlussleitungen. Weitere Hinweise zur Behebung von Fehlermel-
dungen finden Sie in dieser Anleitung im Kapitel 7 »Was tun wenn?«.
Den leichtesten Einstieg in die faszinierende Welt von FALLER Car
System bietet Ihnen die Zusammenstellung aller wichtigen Kompo-
nenten in unserem »Basis-Set Komponenten«, Art. 161622.
TIPP
