Traffic-Control
DE
Programm 3

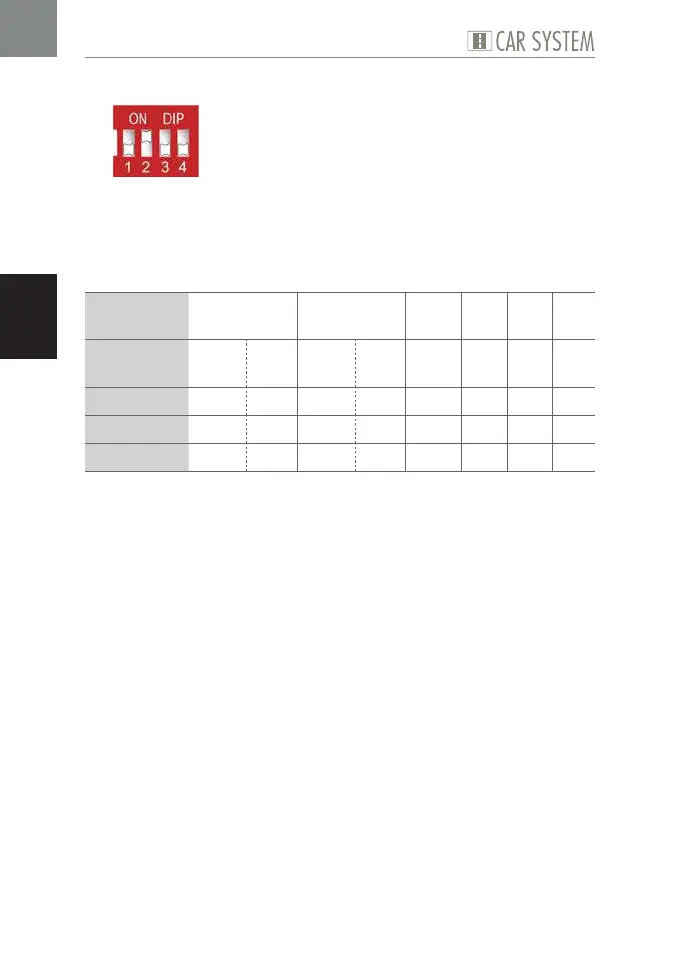

Abb. 8: DIP-Stellung Programm 3
Dieses Programm beinhaltet 2 komplette Bushaltestellen sowie 4 weitere
Möglichkeiten, Ausgänge in Abhängigkeit eines Eingangs für eine definierte
Zeit zu schalten. Die Programme 1-4 unterscheiden sich lediglich in den ver-
schiedenen Aktivierungszeiten.
Einsatz-
möglichkeit
Bushalte-
stelle 1
Bushalte-
stelle 2
X 1 X 2 X 3 X 4
Sensor an
Eingang
E1 E2 E3 E4 E5 E6 E7 E8
aktiviert ST AB ST AB K K K K
an Ausgang A1 A2 A3 A4 A5 A6 A7 A8
für Dauer Poti 1 1 s 20 s 1 s Poti 2 1 s 5 s 10 s
Tab. 8: Programm 3
X
Stellen Sie den DIP ein, siehe Abb. 8.
X
Schließen Sie die Komponenten an, siehe Tab. 8.
X
Stellen Sie ggf. die gewünschte Dauer mit Hilfe der Potis ein.
