Programm 8

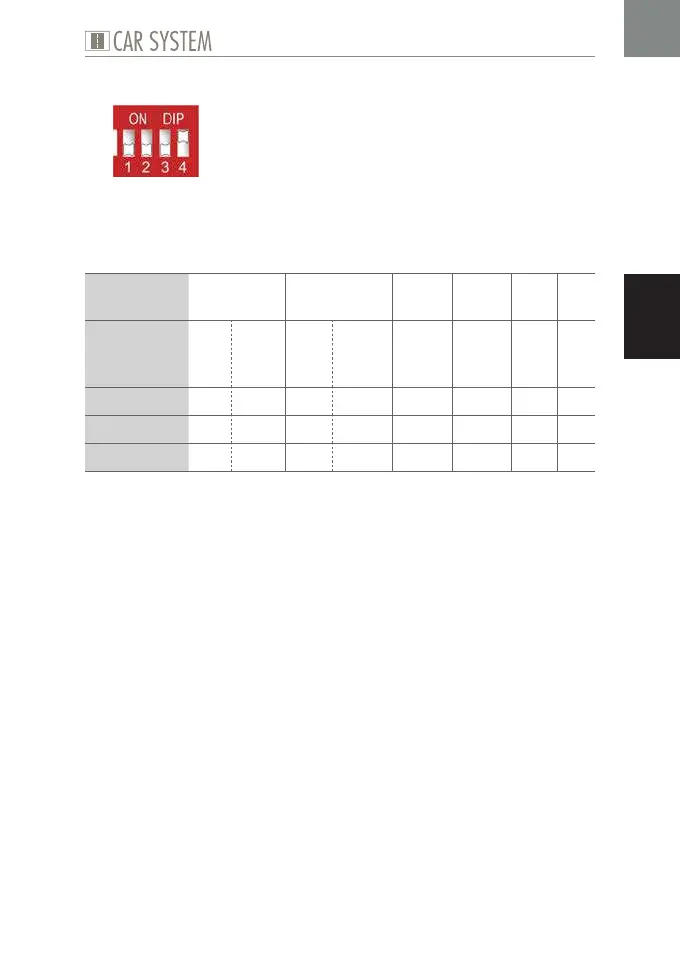

Abb. 13: DIP-Stellung Programm 8
Mit diesem Programm können 2 Parkharfenspuren gesteuert sowie 4 weitere
Ausgänge in Abhängigkeit eines Eingangs für eine definierte Zeit geschal-
tet werden.
Einsatz-
möglichkeit
Parkharfe 1 Parkharfe 2 X 1 X 2 X 3 X 4
Sensor/
Taster an
Eingang
E1 E2 E3 E4 E5 E6 E7 E8
aktiviert AB P/FR AB P/FR K K K K
an Ausgang A1 A2 A3 A4 A5 A6 A7 A8
für Dauer 1 s 2 s 1 s 2 s Poti 1 Poti 2 10 s 15 s
Tab. 13: Programm 8
X
Stellen Sie den DIP ein, siehe Abb. 13.
X
Schließen Sie die Komponenten an, siehe Tab. 13.
X
Stellen Sie ggf. die gewünschte Dauer mit Hilfe der Potis ein.
HINWEIS: Bitte beachten Sie auch die Schemazeichnung »Parkharfe« im
Anhang dieser Anleitung.
