Traffic-Control
DE
Programm 12

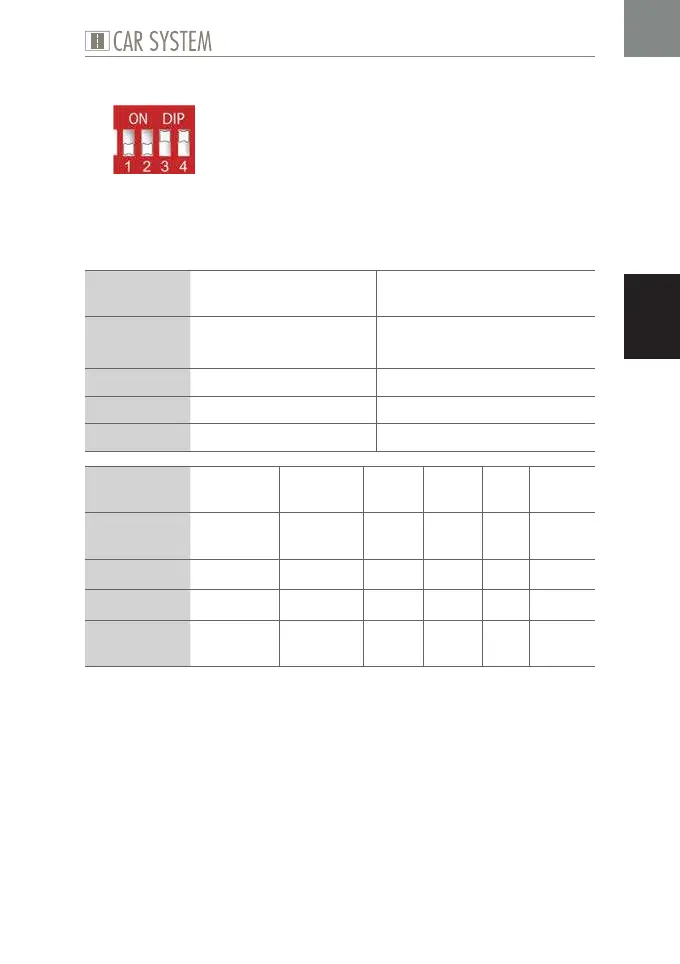

Abb. 17: DIP-Stellung Programm 12
Mit Hilfe dieses Programms können 2 Flip-Flops und 2 Intervallschalter rea-
lisiert werden. Zusätzlich schalten E5-E8 die Ausgänge A5-A8 für eine defi-
nierte Zeit.
Einsatz-
möglichkeit
Flip-Flop 1 Flip-Flop 2
Sensor an
Eingang
E1 (schaltet ein)
E2 (schaltet aus)
E3 (schaltet ein)
E4 (schaltet aus)
aktiviert K K
an Ausgang A1 A3
für Dauer
max. 40 s max. 40 s
Einsatz-
möglichkeit
Intervall-
schalter 1
Intervall-
schalter 2
X 1 X 2 X 3 X 4
Sensor an
Eingang
E5 E6 E7 E8
aktiviert K K K K K K
an Ausgang A2 A4 A5 A6 A7 A8
für Dauer
5 s an
55 s aus
5 s an
115 s aus
Poti 1 Poti 2 1 s 10 s
Tab. 17: Programm 12
X
Stellen Sie den DIP ein, siehe Abb. 17.
X
Schließen Sie die Komponenten an, siehe Tab. 17.
X
Stellen Sie ggf. die gewünschte Dauer mit Hilfe der Potis ein.
