32
Traffic-Control
DE
Einsatz-
möglichkeit
X 1 X 2 X 3
Sensor an
Eingang
E1 E2 E3
aktiviert K K K
an Ausgang A1 A2 A3
für Dauer Poti 1 1 s 15 s
Einsatz-
möglichkeit
Bahnübergang
Sensor an
Eingang
E5 (Zugkontakt
Anfang)
E6 (Zugkontakt
Ende)
E7 E8
aktiviert HST BL 1 BL 2 ST 2 ST 3
an Ausgang A6 A4 A5 A7 A8
für Dauer Poti 2
Tab. 19: Programm 14
X
Stellen Sie den DIP ein, siehe Abb. 19.
X
Schließen Sie die Komponenten an, siehe Tab. 19.
X
Stellen Sie ggf. die gewünschte Dauer mit Hilfe der Potis ein.
Programm 15

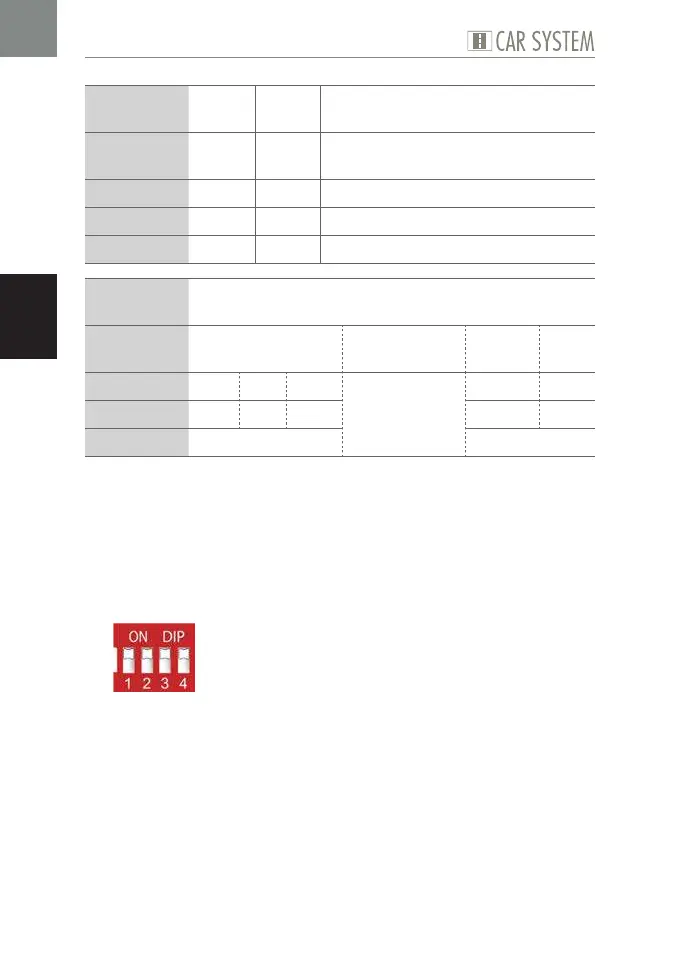

Abb. 20: DIP-Stellung Programm 15
Mit diesem Programm können Sie einen kompletten Bahnübergang darstel-
len. Im Unterschied zu Programm 14 besteht die Möglichkeit, bis zu 3 Fahr-
zeuge hintereinander am Bahnübergang warten zu lassen.
Die Eingänge E3-E8 und die Ausgänge A2-A8 bilden gemeinsam diesen Bahn-
übergang. Die Verzögerungszeiten, bis die zurückversetzten Stopp-Stellen
freigegeben werden, stellen Sie mit Poti 1 für Ausgang A5, A6 und mit Poti
2 für Ausgang A7 und A8 ein. Bitte beachten Sie zur näheren Erläuterung
auch die Beschreibung des Programms 14.
