Faller 161651 - Page 99

99
Anhang/Appendix
EN
SE 1SE 2
P 1
P 2
FAHRTRICHTUNG
AB 1AB 2
Fahrdraht Abzweigung SensorParkplatz Freigabetaster
Geschwindigkeitsmessung
16 V ≈
T 1 T 2
T x
14 mm
ca. 200 mm
20 mmca. 70 mm

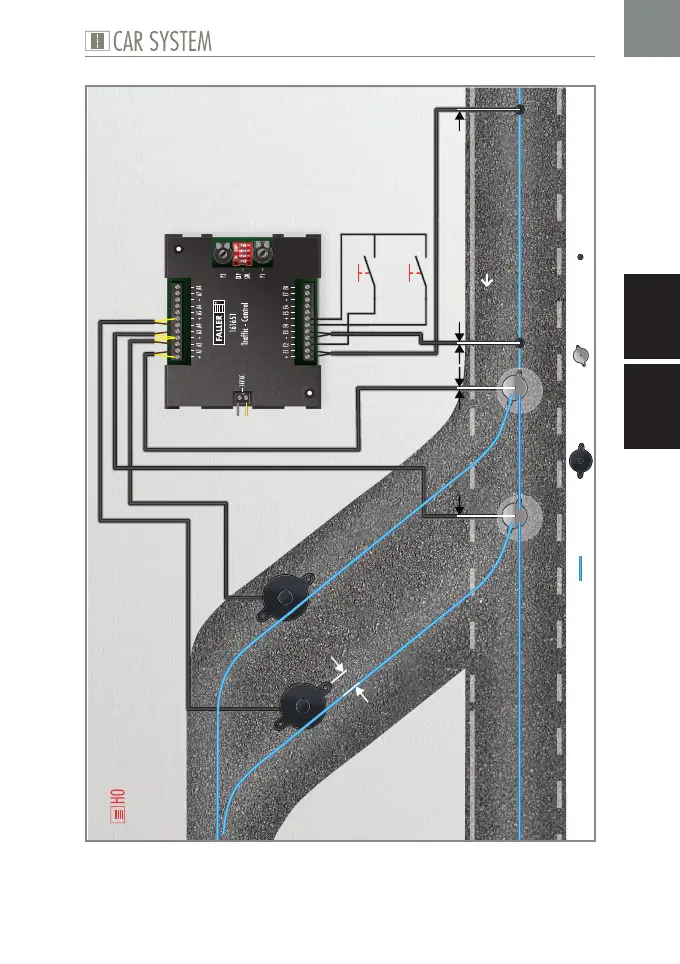

Abb./Fig. 35: Geschwindigkeitsmessung/Speed measurement
