6. De LM eindschakelaars afstellen
Controleer of de elektrische aansluitingen correct zijn, voordat u de eindschakelaars gaat afstellen.
1. Open de behuizing.
2. Zorg ervoor dat de nokkenschijven (1 en 4) los op de as zitten, zodat u de schijven kunt verdraaien.
3. Zet de handschakelaar op stand (). Laat de inlaatklep volledig sluiten t.b.v. het afregelen van de “DICHT”
stand.

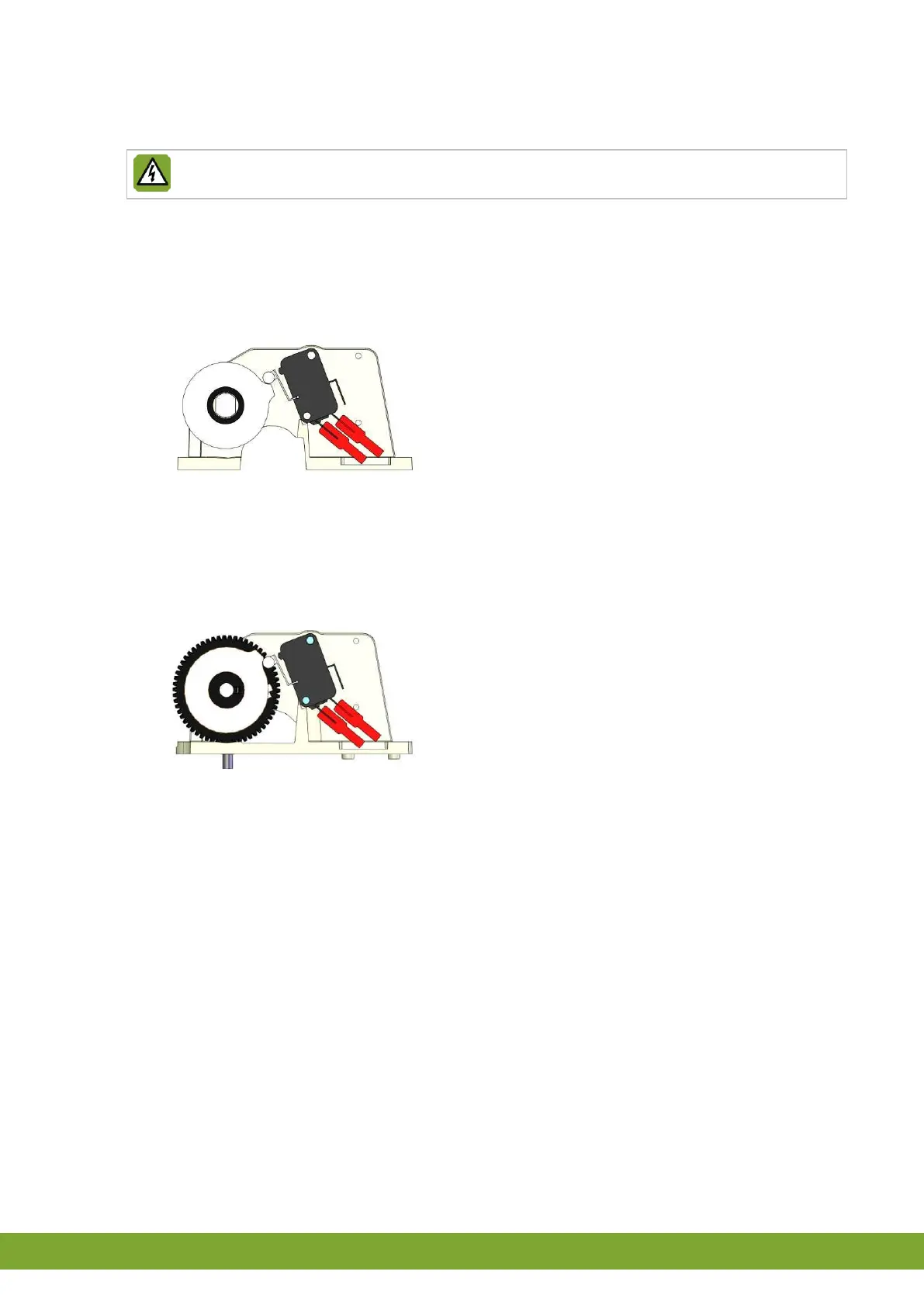

4. Verdraai de nokschijf (1) totdat de nok aan de onderzijde tegen de rol van de schakelaararm (8) van
eindschakelaar (9) staat.
5. Draai de schroef (2) op de nokschijf goed vast.
6. Fijn afstelling wordt gedaan door wormwiel (3) te verdraaien.
7. Zet de handschakelaar op stand (). Laat de inlaatklep volledig openen t.b.v. afregelen van de “OPEN”
stand.
8. Verdraai nokschijf (4) totdat de nok aan de bovenzijde tegen de rol van de schakelaararm (11) van
eindschakelaar (10) staat.
9. Draai de schroef (5) op de nokschijf goed vast.
10. Fijnafstelling wordt gedaan door het wormwiel (6) te verdraaien.
