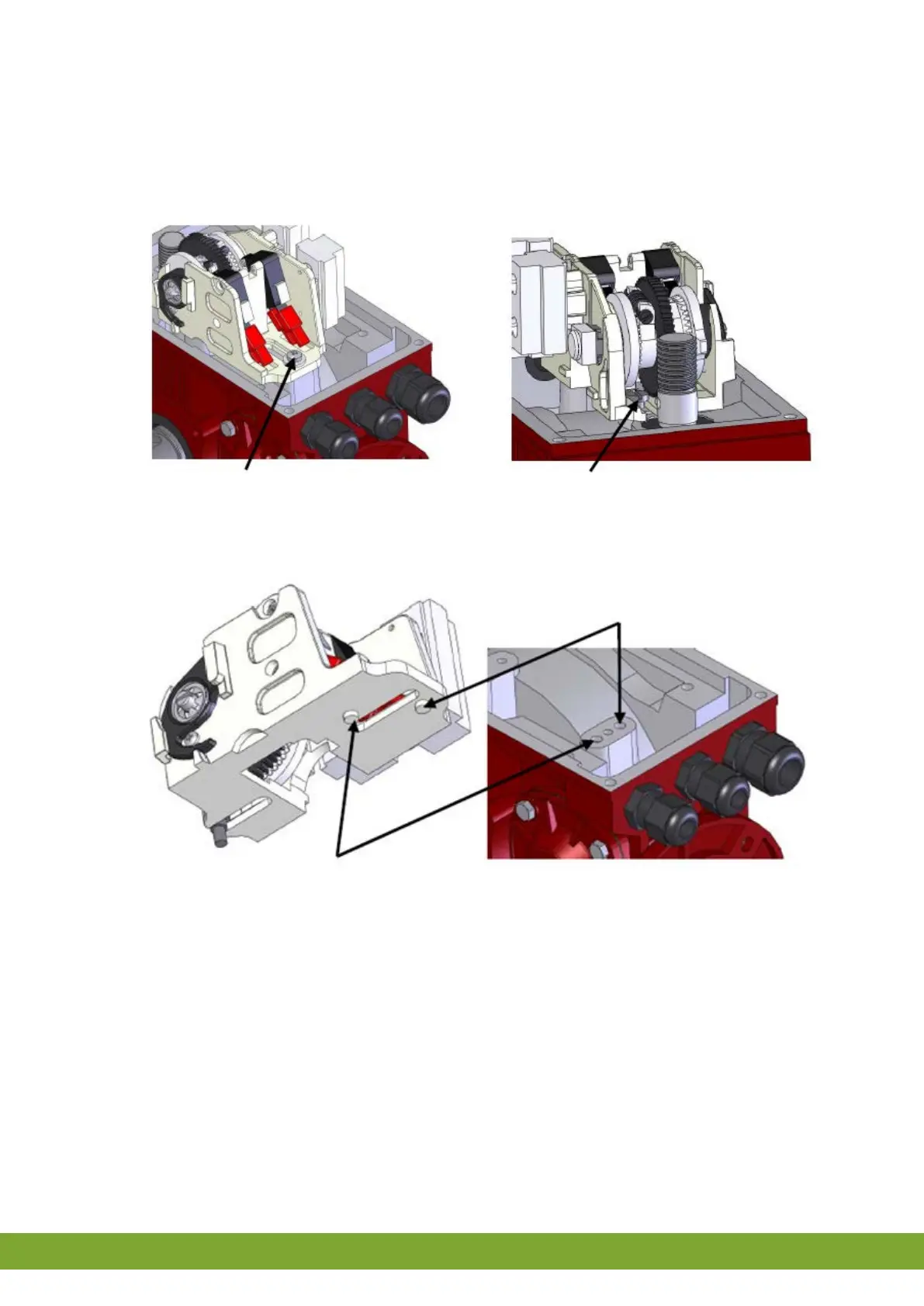

Anbringung des Schneckenrads auf der Motorachse
Zur Anbringung des mitgelieferten Schneckenrads muss der Endschaltersatz verschoben werden. Dazu die
Schraube M4 an der Rückseite lösen (~5 mm). Die Schraube vorn braucht nicht gelöst zu werden. Der
Endschaltersatz gleitet unter dem vorderen Schraubenkopf hindurch.
Schraube hinten Schraube vorn
Der Endschaltersatz ist mit Positioniernocken versehen (siehe Abbildung unten). Um den Endschaltersatz
verschieben zu können, muss der Nocken aus der Öffnung gehoben und zugleich verschoben werden.
Pos. mit Schneckenrad Pos. ohne Schneckenrad
Den Positioniernocken an die richtige Stelle bringen und die Schraube M4 gut anziehen. Das Schneckenrad auf der
Motorachse platzieren und mit der mitgelieferten Spannbüchse sichern.
3.12 Den LM testen
1. Kontrollieren Sie ob der LM korrekt angeschlossen ist.
2. Kontrollieren Sie ob der LM optimal funktioniert.
