6. Einregeln der LM Endschalter
Überprüfen Sie vor dem Einregeln der Enschalter, ob die elektrischen Anschlüsse korrekt sind.
1. Öffnen Sie das Gehäuse.
2. Die Nockenscheiben (1 und 4) müssen lose auf der Achse sitzen, sodass sie verdreht werden können.
3. Stellen Sie der Handschalter auf Position (). Einlassventil zum Einregeln der Position „GESCHLOSSEN“
vollständig schließen lassen.

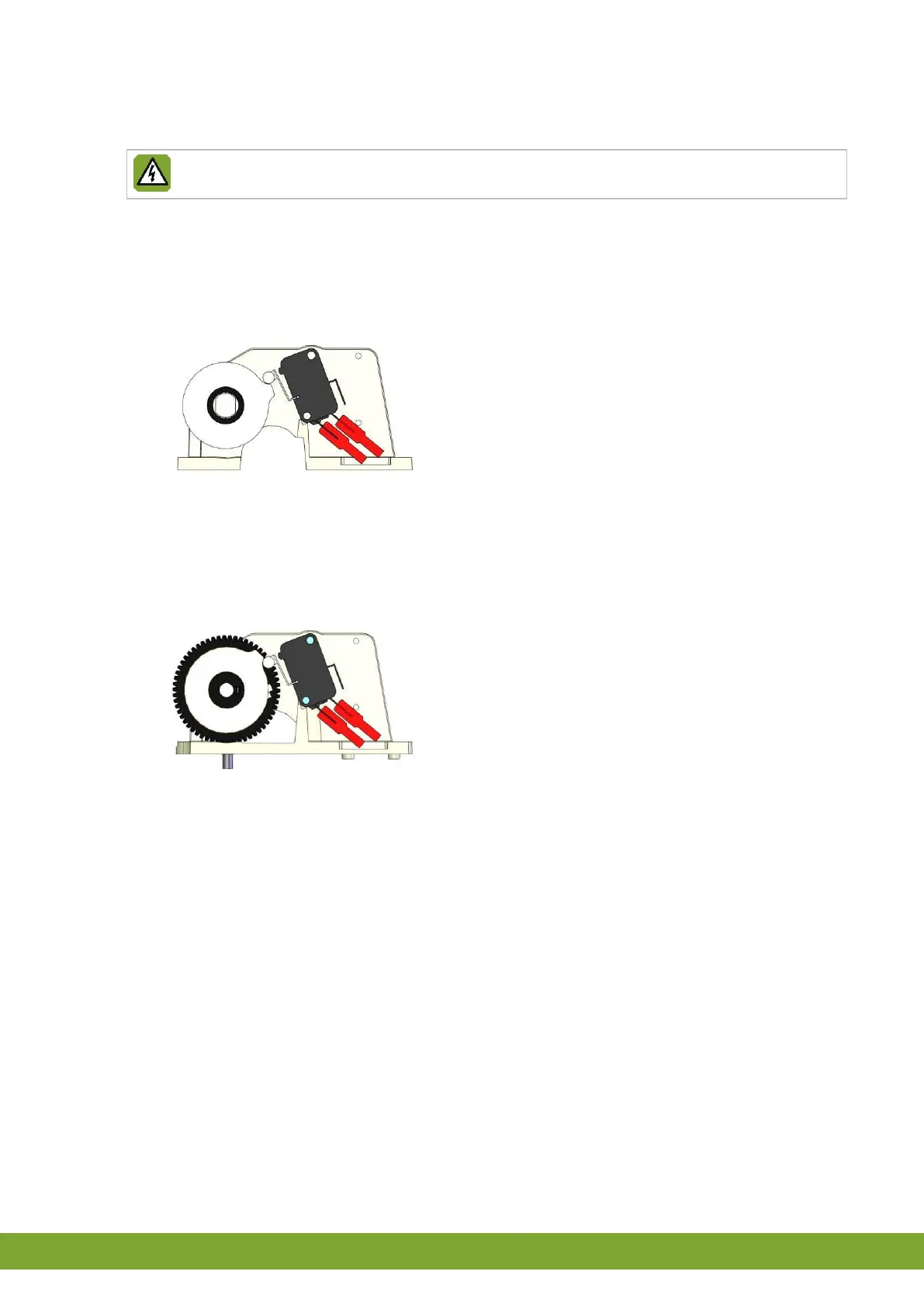

4. Verdrehen Sie die Nockenscheibe (1), bis der Nocken an der Unterseite die Rolle des Schaltarms (8) des
Endschalters (9) berührt.
5. Ziehen Sie die Schraube (2) auf der Nockenscheibe wieder gut an.
6. Die Feineinstellung erfolgt durch Verdrehen des Schneckenrads (3).
7. Stellen Sie der Handschalter auf Position (). Einlassventil zum Einregeln der Position „OFFEN“ vollständig
öffnen lassen.
8. Verdrehen Sie die Nockenscheibe (4), bis der Nocken an der Oberseite die Rolle des Schaltarms (11) des
Endschalters (10) berührt.
9. Ziehen Sie die Schraube (5) auf der Nockenscheibe wieder gut an.
10. Die Feineinstellung erfolgt durch Verdrehen des Schneckenrads (6).
