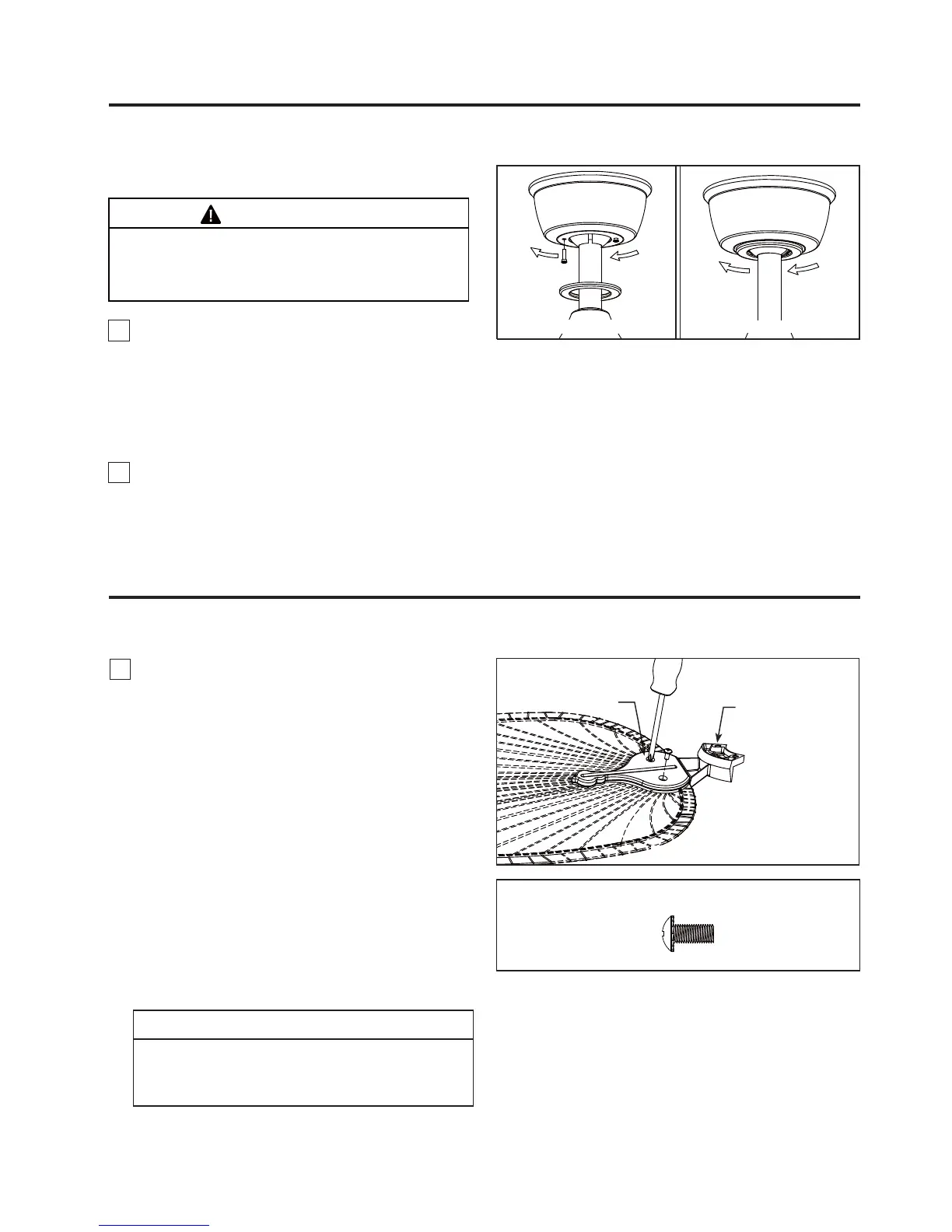

Figura 14a
2. Coloque y ajuste firmemente la cubierta para el tornillo
de la base sobre los tornillos de reborde de la abrazadera
para colgar mediante el mecanismo de seguro por giro del
chavetero. (Figura. 14b)
Figura 14b
1. Retire uno de los dos tornillos de reborde de la
abrazadera para colgar. Afloje el segundo tornillo
de reborde sin retirarlo del todo. Ensamble la base
girando el chavetero de la base sobre el tornillo de
reborde de la abrazadera para colgar. Ajuste el tornillo
de reborde. Ensamble por completo el segundo tornillo
de reborde que antes había retirado y ajústelo.
(Figura. 14a)
x 10
TORNILLOS DE
CABEZA PHILLIPS
3/16-24 x 10 mm
Figura 15
Instalación de la cubierta del capuchón
NOTA: Este paso se debe realizar luego de completar la
Para evitar posibles incendios o descargas eléctricas,
asegúrese de que los cables eléctricos se encuentren
completamente adentro de la cubierta del capuchón y
de que no estén aprisionados entre la cubierta y el techo.
ADVERTENCIA
instalación eléctrica necesaria.
NOTA: Encontrará que la pala del ventilador viene
empaquetada en su propio envoltorio de cartón y
que las sujeciones de las palas y la bolsa del
hardware vienen en la caja del ventilador.
Cubierta del
soporte de aspas
Soporte de aspas
No conecte las aspas hasta que el ventilador esté
totalmente instalado. Instalar el ventilador con las
aspas colocadas podría ocasionar daños en las
mismas.
PRECAUCIÓN
Aditamentos utilizados:
Ensamblaje y montaje de las aspas del ventilador
1. Apoye el lado liso del soporte de aspas sobre
una superficie plana, con la parte interior del soporte
mirando hacia arriba. Este es el lado que tiene los
pilotes roscados y la base inclinada. Coloque las aspas
sobre sus soportes con los postes roscados que se
muestran. Asegúrese de que el borde inferior del aspa
esté completamente asentado sobre el brazo del aspa.
Coloque la cubierta del soporte de aspas sobre el aspa,
y alinee los orificios sobre los pilotes roscados. Con un
destornillador Phillips, enrosque ambos tornillos en los
pilotes pero no los ajuste por completo. Antes de
ajustarlos por completo, alinee la línea central del
soporte de aspas con el centro del extremo del aspa.
Ajuste ambos tornillos para asegurar el aspa.
(Figura 15)
