NOTA: Periódicamente verifique los aditamentos de los
sopo-rtes de las aspas y vuelva a asegurarlos si
es necesario. ( see Maintenance below)

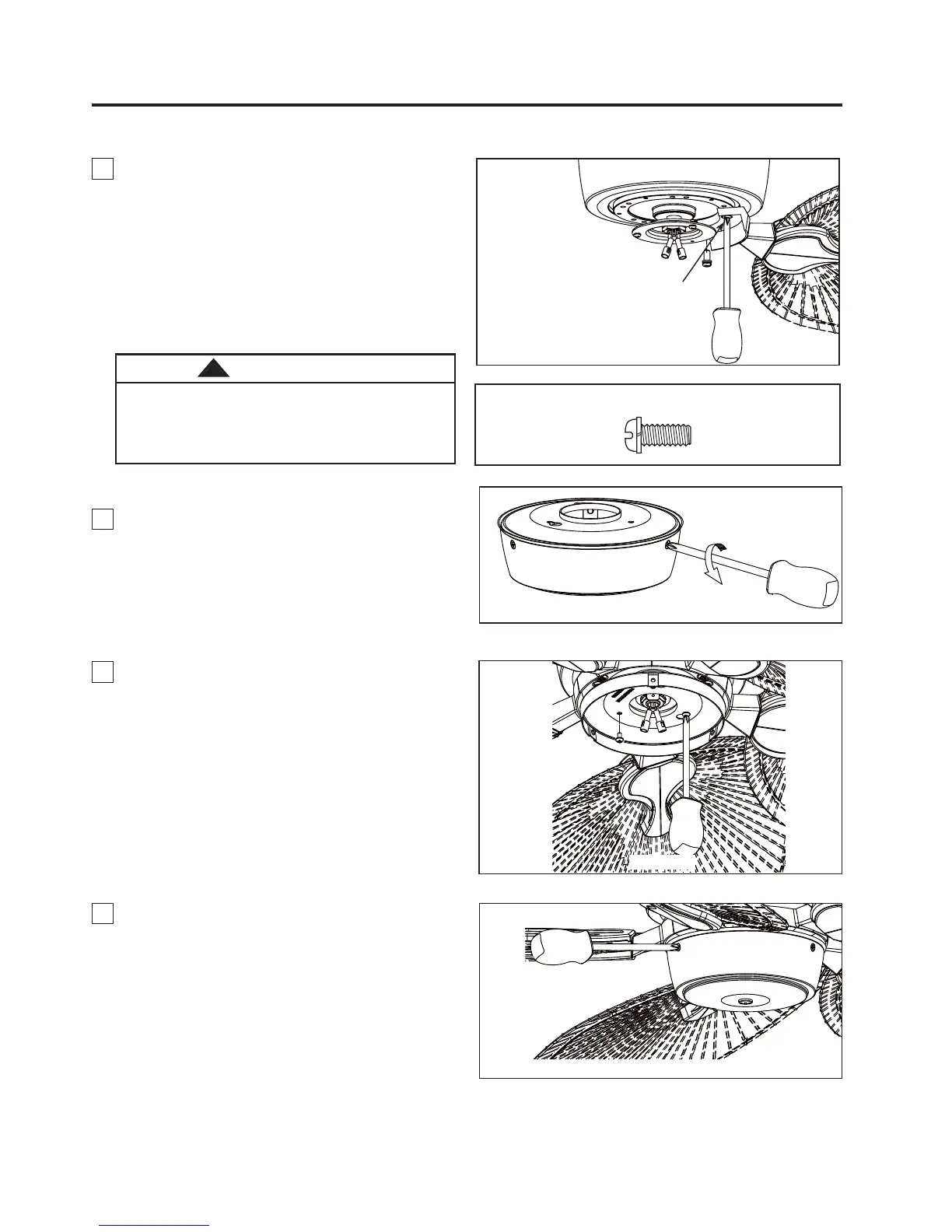

2. Fije las sujeciones de las palas en la parte inferior
de la unidad de motor del ventilador utilizando
tornillos con arandelas de presión de 1/4-20 x 14
mm. Asegúrese de que los tornillos son fijados con
arandelas de presión, que las sujeciones de las
palas están bien fijadas a la unidad del motor y que
las sujeciones han sido colocadas adecuadamente.
(Figura 16)
Figura 17
Unidad redonda de la carcasa del interruptor:
3. Desmonte la unidad redonda de la carcasa del
interruptor extrayendo los tres tornillos.
(Figura 17)
4. Extraiga uno de los tres tornillos del soporte
ubicado en la parte inferior de la unidad del motor.
Afloje levemente los otros dos tornillos. Instale la
unidad de la placa de luz en el soporte utilizando
las dos ranuras principales de la placa de conexión.
Vuelva a colocar el tercer tornillo y asegure los tres
tornillos. (Figura 18)
Ensamblaje y montaje de las aspas del ventilador (Cont.)
Para reducir el riesgo de lesiones personales, no
doble los soportes de aspas al instalarlos, balancear
las aspas o limpiar el ventilador. No coloque objetos
extraños entre las aspas del ventilador en
funcionamiento.
ADVERTENCIA
!
x 10
Aditamentos utilizados:
Tornillos Phillips de
¼ -20 x 14
Figura 18
Tornillos de cabeza
hueca con arandelas
de seguridad (2 por
soporte de aspas)
Figura 16
5. Instale la unidad redonda del interruptor de la
carcasa en el adaptador instalado con los tres
tornillos. (Figura 19)
Figura 19
