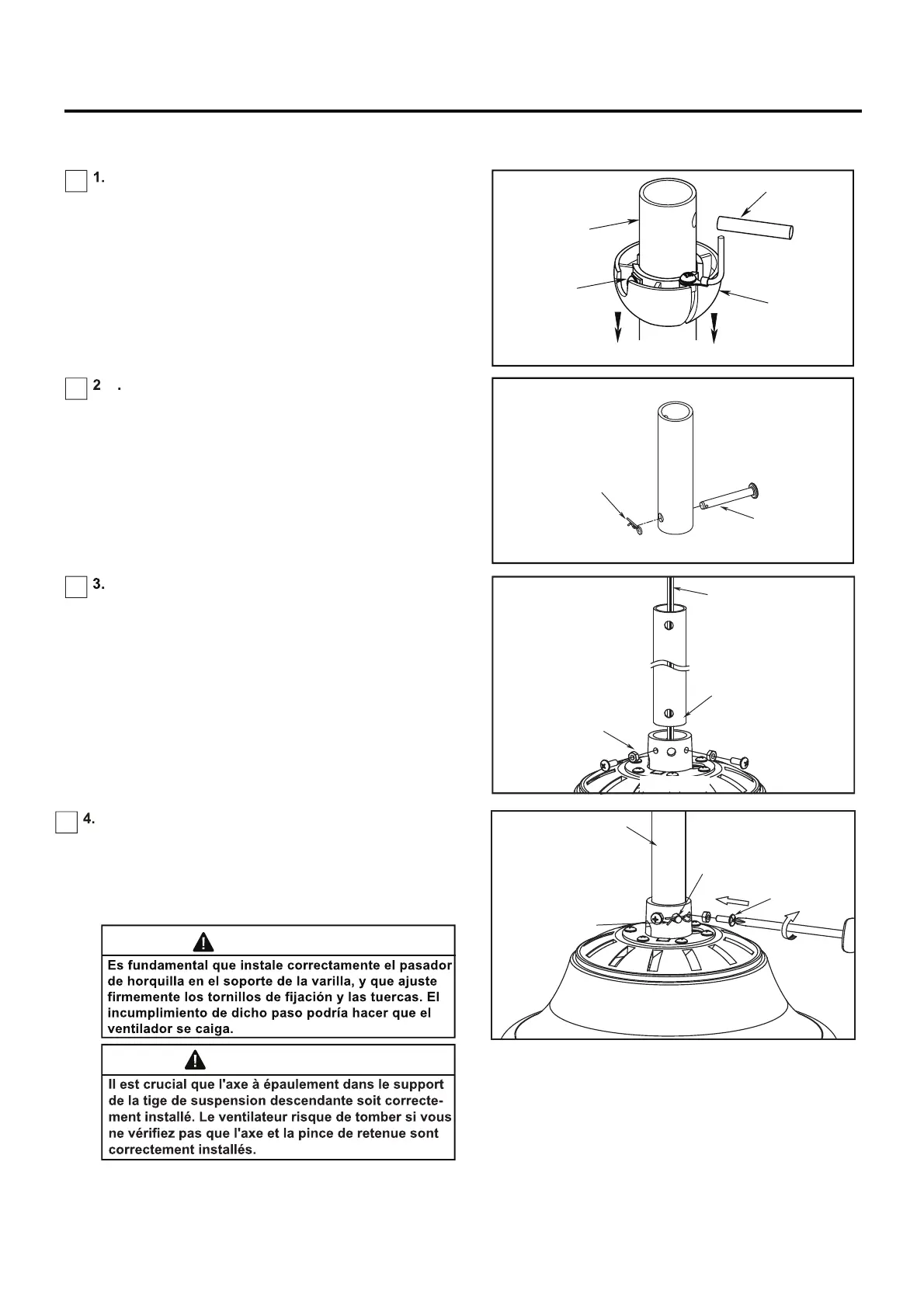

27
Extraiga la pieza de la bola colgante de la unidad
Retire el clip de horquilla y pasador de horquilla de
la parte inferior de la bola para colgar. Retener el
pasador y clip para la reinstalación en el paso 4.
(Figura 2)
de la bola colgante / varilla aflojando el tornillo de
presión de la bola colgante hasta que la bola se
libere de la varilla. Retire el pasador del barral y
luego extraiga la semiesfera. Conserve el pasador
y la semiesfera para su reinstalación en el Paso 6
(Figura 1).
Cómo ensamblar el ventilador de techo
Pasador
Negro, Blanco y Azul Cables
y cable de seguridad
Afloje los dos tornillos de fijación del soporte del
barral de soporte para techo a través de la varilla.
Lntroduzca los cables de color negro, blanco y azu
cables y cable de seguridad a través de la varilla.
(Figura 3)
Coloque el soporte de la varilla y alinee los orificios
de la clavija de horquilla en ambas piezas. Instale la
clavija de horquilla y asegúrela con la pinza de
horquilla. Fije los dos tornillos de presión y las
tuercas de seguridad en el soporte de la varilla
interior. (Figura 4)
ADVERTENCIA
AVERTISSEMENT
Figura 2
Figura 3
Figura 1
Bola colgante
Tornillo
de fijación
Pasador de
horquilla
Clip de horquilla
Tornillo de fijación
y las tuercas (2)
Varilla
Varilla
Tornillo de fijación
y las tuercas (2)
Varilla
Figura 4
Clip de
horquilla
Pasador de
horquilla
