Este manual está diseñado para facilitar al máximo el ensamblaje, la
instalación, el funcionamiento y el mantenimiento de su ventilador de techo.
Destornillador Phillips
Escalera de tijera
Destornillador de ¼
Pelacables
Tres conectores de
cables (incluidos)
Herramientas necesarias
para el ensamblaje
ADVERTENCIA
Antes de ensamblar el ventilador de techo, consulte la
sección sobre el método correcto de instalación eléctrica del
ventilador (página 31). Si siente que no posee la experiencia
o los conocimientos eléctricos necesarios, contrate a un
electricista autorizado para instalar el ventilador.
La caja de distribución eléctrica y los conectores de la caja deben ser del tipo
requerido por el código local. El cable más pequeño debe ser un cable de tres
conductores (de dos conductores con conexión a tierra) del siguiente tamaño:
NOTA: coloque las piezas de las bolsas de piezas individuales en un
contenedor pequeño para evitar que se extravíen. Si faltan piezas, pón-
gase en contacto con su proveedor local.
Materiales
tamaño del cable según el A.W.G.
(Calibre de Alambre Estadounidense)
longitud del cable instalado
14
12
hasta 15,2 m (50 pies)
de 15,2 a 30,5 m (50 a 100 pies)
Instrucciones para el desempaque
Para su comodidad, marque cada uno de los pasos. A medida que completa cada paso, coloque una marca de veri cación.
Con esto se asegurará de completar todos los pasos y podrá saber desde dónde retomar si fuera interrumpido.
Bolsas de accesorios:
– Kit de balanceo
– Tornillos de cabeza arandela
de #8-32 y arandela de fibra
NOTA: Si no está seguro de la descripción de una
pieza, consulte la ilustración del despiece.

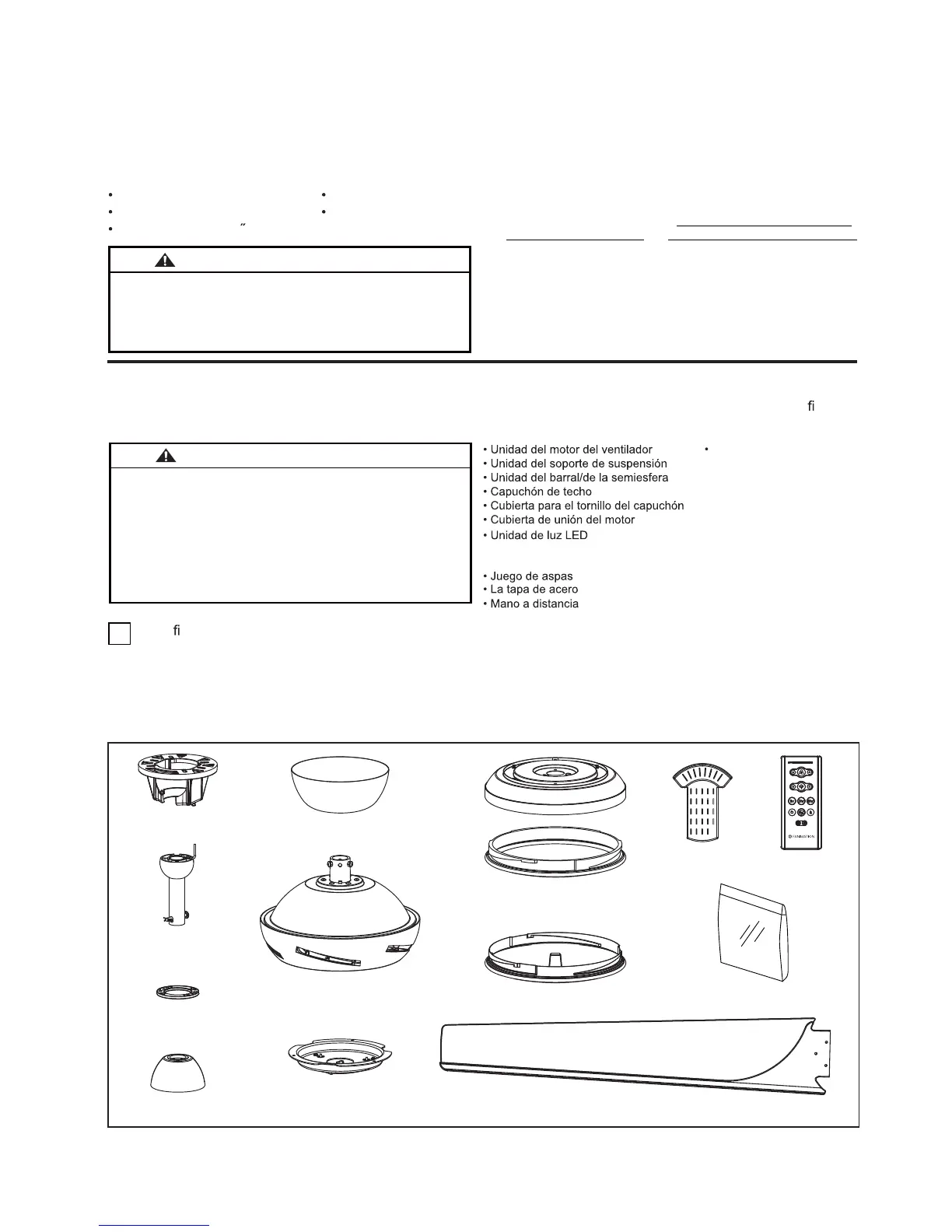

1. Veri
que que haya recibido las siguientes piezas:
ADVERTENCIA
No instale ni utilice el ventilador si falta alguna pieza
o si hay piezas dañadas. Este producto está diseñado
para ser usado sólo con las piezas suministradas o los
accesorios indicados por Fanimation específicamente
para el mismo. La sustitución de piezas o accesorios no
designados por Fanimation para usar con este producto
podría ocasionar lesiones personales o daños en el
ventilador. Póngase en contacto con su tienda si faltan
piezas o hay piezas dañadas.
(soporte de aspas a buje del motor)
24
Unidad de luz LED
Ensamble de la placa
de iluminación/vidrio
• Ensamble de la placa de iluminación
/vidrio
• Unidad del receptor
– Destornillador Phillips de 4˝
La tapa de acero
Juego de
aspas
Bolsas de accesorios
Unidad del motor
del ventilador
Unidad del
soporte de suspensión
Unidad del barral/de la
semiesfera
Capuchón de techo
Cubierta de
unión del motor
Cubierta para el
tornillo del capuchón
Mano a distancia
Unidad del
receptor
