MORSETTI DEL TERMOSTATO AMBIENTE SI DAN-
NEGGIA IRRIMEDIABILMENTE LA SCHEDA ELET-
TRONICA.
Nel collegare cronocomandi o timer, evitare di prendere
l'alimentazione di questi dispositivi dai loro contatti di inter-
ruzione. La loro alimentazione deve essere effettuata tra-
mite collegamento diretto dalla rete o tramite pile, a
seconda del tipo di dispositivo.
Accesso alla morsettiera elettrica e al fusibile
Dopo aver tolto il pannello frontale ( sez. "Apertura del pannello frontale" a pag. 35) è possibile

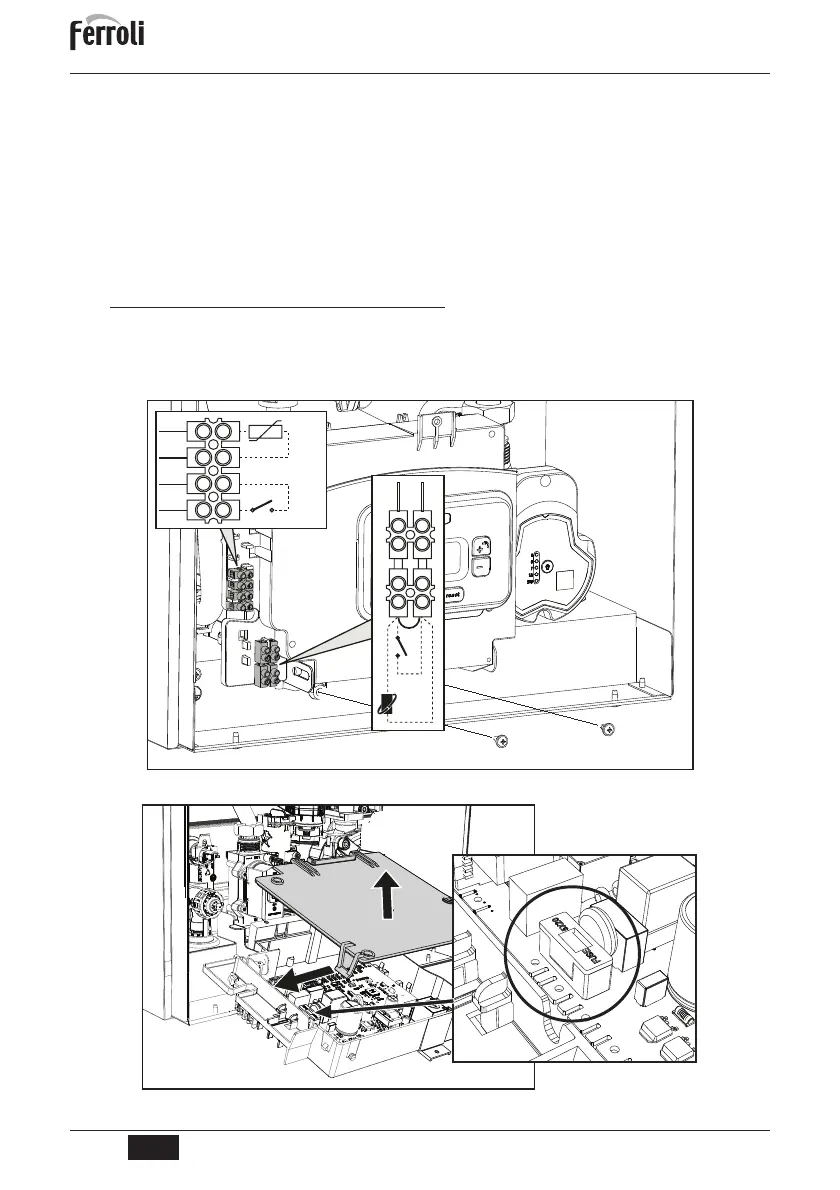

accedere alle morsettiere (M) e al fusibile (F) seguendo le indicazioni descritte di seguito (fig. 19
e fig. 20). I morsetti indicati nella fig. 19 devono essere a contatti puliti (non 230V). La dispo-
sizione dei morsetti per i diversi allacciamenti è riportata anche nello schema elettrico alla fig. 46.
