6
cod. 3540000272 - Rev. 01 - 01/2024
IT

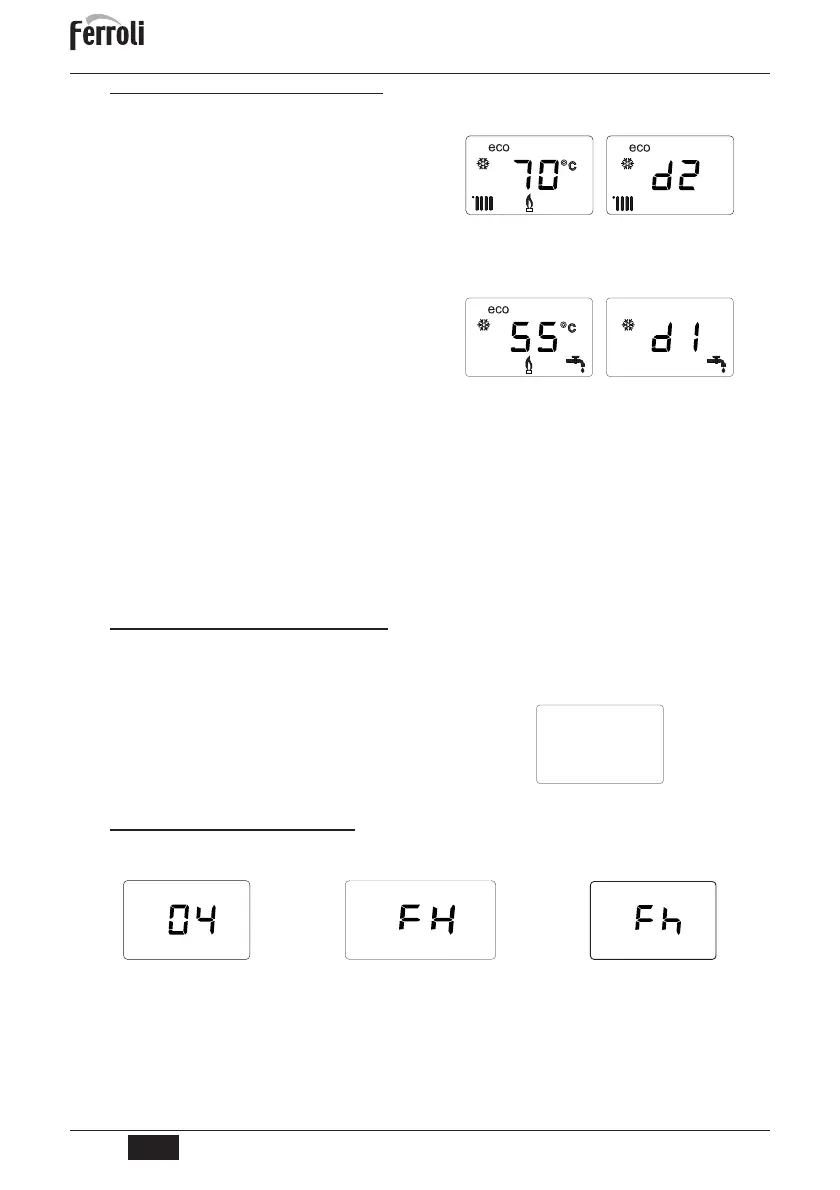

Indicazione durante il funzionamento
Riscaldamento
La richiesta riscaldamento (generata da Ter-
mostato Ambiente o Cronocomando Remo-
to) è indicata dall’attivazione del radiatore.
Il display (part. 12 - fig. 1) visualizza l’attuale
temperatura della mandata riscaldamento e
durante il tempo di attesa riscaldamento la
scritta “d2”.
fig. 2
Sanitario
La richiesta sanitario (generata dal prelievo
d’acqua calda sanitaria) è indicata dall’atti-
vazione del rubinetto.
Il display (part. 12 - fig. 1) visualizza l’attuale
temperatura d’uscita dell’acqua calda sani-
taria e durante il tempo di attesa sanitario la
scritta “d1“.
fig. 3
Comfort
La richiesta Comfort (ripristino della temperatura interna della caldaia), è indicata dal lampeggio
del simbolo Comfort. Il display (part. 12 - fig. 1) visualizza l’attuale temperatura dell’acqua conte-
nuta in caldaia.
Anomalia
In caso di anomalia (vedi cap. 3.4) il display visualizza il codice di guasto (part. 12 - fig. 1) e du-
rante i tempi di attesa di sicurezza le scritte “d3” e “d4”.
1.3 Collegamento alla rete elettrica, accensione e spegnimento
Caldaia non alimentata elettricamente
B
Per lunghe soste du-
rante il periodo inverna-
le, al fine di evitare
danni dovuti al gelo, è
consigliabile scaricare
tutta l’acqua della cal-
daia.
fig. 4 - Caldaia non alimentata elettricamente
Caldaia alimentata elettricamente
Fornire alimentazione elettrica alla caldaia.
• Durante i primi 5 secondi il display visualizza la versione software della scheda (fig. 5).
• Per i successivi 20 secondi il display visualizza FH che identifica il ciclo di sfiato aria dall'im-
pianto riscaldamento con il ventilatore in funzione (fig. 6).
• Nei successivi 280 secondi, prosegue il ciclo di sfiato con il ventilatore spento (fig. 7).
• Aprire il rubinetto del gas a monte della caldaia
• Scomparsa la scritta Fh, la caldaia è pronta per funzionare automaticamente ogni qualvolta si
prelevi acqua calda sanitaria o vi sia una richiesta al termostato ambiente
fig. 5 - Accensione / Versione software fig. 6 - Sfiato con ventilatore attivo fig. 7 - Sfiato con ventilatore spento
