BLUEHELIX THETA C
41
cod. 3540000272 - Rev. 01 - 01/2024
IT
4. Caratteristiche e dati tecnici

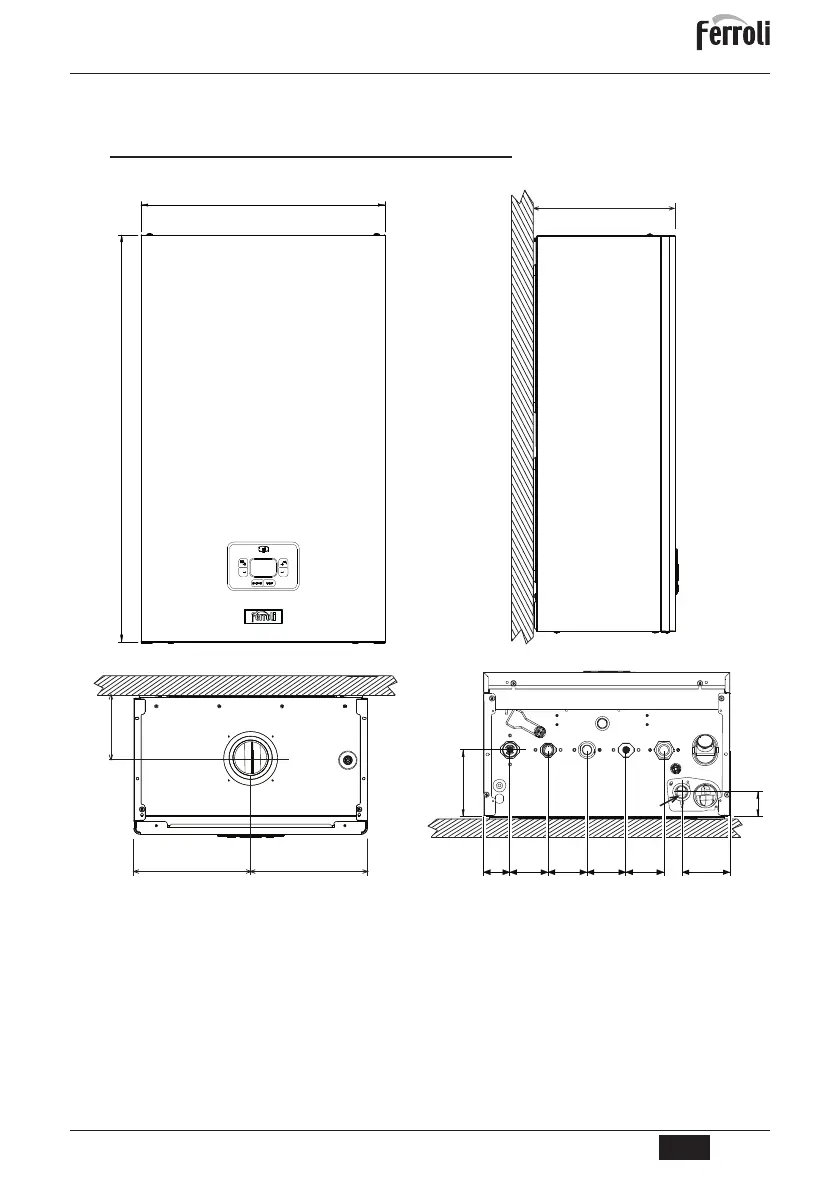

4.1 Dimensioni e attacchi
Modelli BlueHelix THETA 24 C e BlueHelix THETA 28 C
Legenda
7 Entrata gas - Ø 3/4”
8 Uscita acqua sanitario - Ø 1/2”
9 Entrata acqua sanitario - Ø 1/2”
10 Mandata impianto - Ø 3/4”
11 Ritorno impianto - Ø 3/4”
74 Rubinetto di caricamento impianto
145 Idrometro
A6 Attacco scarico condensa
fig. 34 - Vista frontale
fig. 35 - Vista laterale
fig. 36 - Vista dall’alto fig. 37 - Vista dal basso
420
700
250
112
210 210
10 8 7 9
11
A6
74
145
120
45 65 67 67 65 80
40
