44
cod. 3540000272 - Rev. 01 - 01/2024
IT
4.3 Circuito idraulico

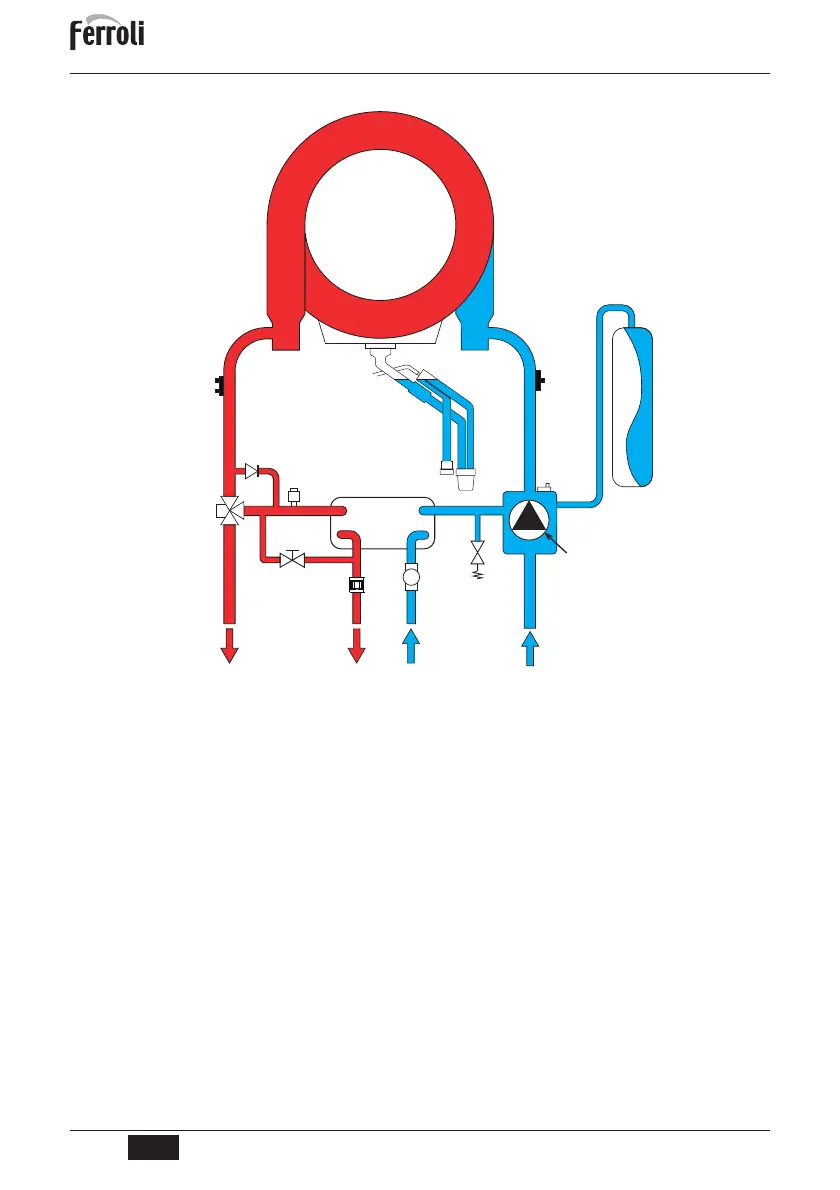

fig. 43 - Circuito idraulico
Legenda
8 Uscita acqua sanitario
9 Entrata acqua sanitario
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
32 Circolatore riscaldamento
34 Sensore temperatura riscaldamento
36 Sfiato aria automatico
42 Sonda temperatura sanitario
56 Vaso di espansione
74 Rubinetto di riempimento impianto
95 Valvola deviatrice
114 Pressostato acqua
136 Flussometro
186 Sensore di ritorno
193 Sifone
194 Scambiatore acqua sanitaria
241 Bypass automatico (interno al gruppo pompa)
10 8 9
11
14
42
186
34
56
36
193
32
136
74
194
95
241
114
