4

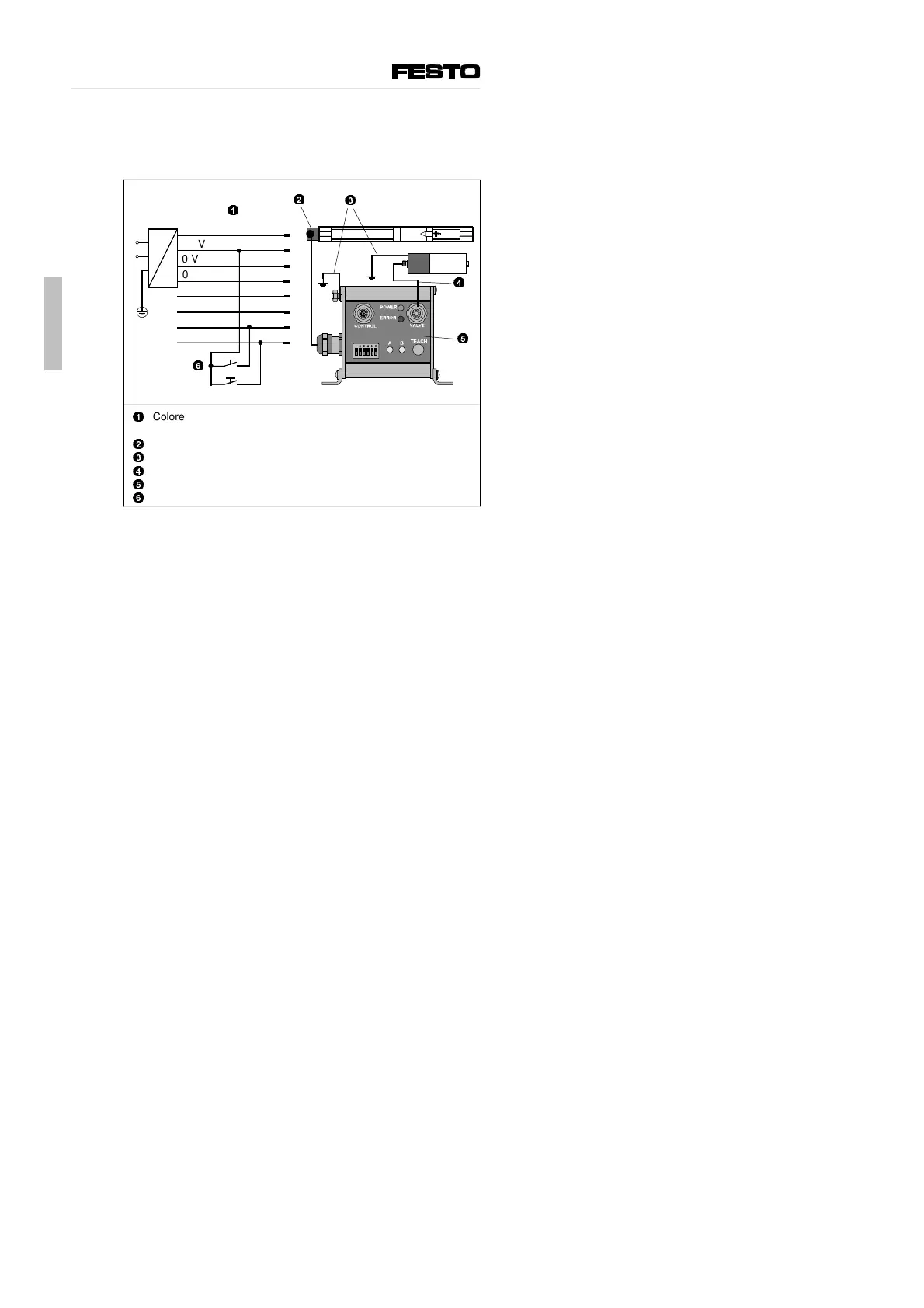

Instalación de los componentes eléctricos
Instalar los componentes eléctricos como muestra la figura infe-
rior. Utilizar solamente los cables originales especificados.
1
2
3
4
5
6
Colores de los hilos en el cable de alimentación y cable de
entrada/salida (tipo KSPC10-SPS-10)
Cable al potenciómetro lineal con clavija
Puesta a tierra para MPYE-5-... y SPC-10
Cable de la válvula (tipo KMPYE-...)
SPC-10
Pulsador para el movimiento hacia A o B
Conectar una conexión a tierra con una sección transversal su-
ficiente al cilindro, si éste no se halla sujeto a un bastidor de la
máquina puesto a tierra.
1
2
4
5
6
3
24 V
24 V
0 V
0 V
Salida A
Salida B
Entrada B
Entrada A
blanco
marrón
verde
amarillo
gris
rosa
azul
rojo
1
2
3
4
5
6
7
8
Español
SPC-10-...
24
9902c
