4
Elektrisk installation

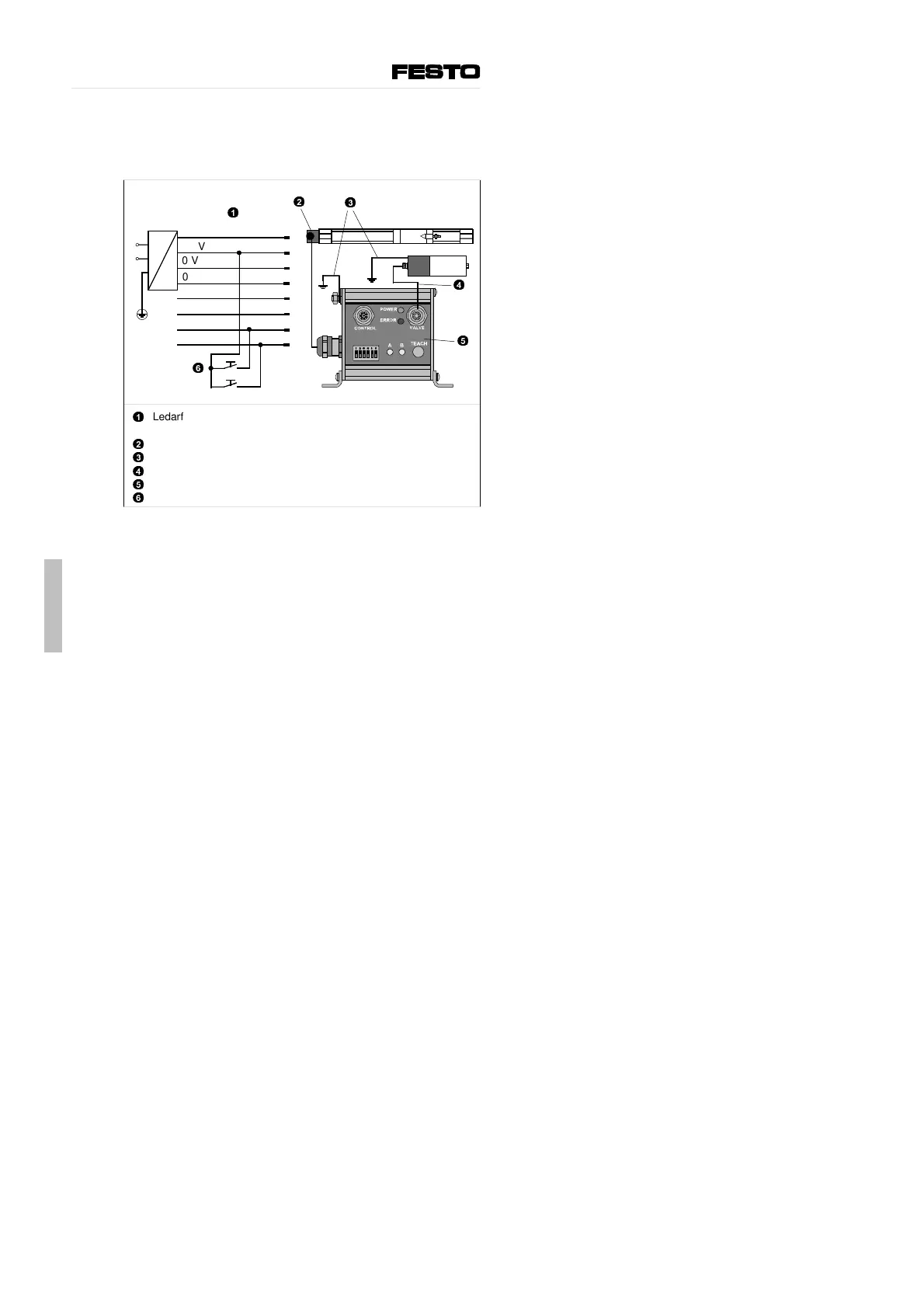

Utför den elektriska installationen i enlighet med följande bild.
Använd enbart angivna originalkablar.
1
2
3
4
5
6
Ledarfärg på driftspännings- och in-/utgångskablar
(KSPC10-SPS-10)
Kabel till linjärpotentiometer med stickkontakt
Jordning för MPYE-5-... och SPC-10
Ventilkabel (KMPYE-...)
SPC-10
Tryckknapp för förflyttning till A resp. B
Anslut en jordning med tillräcklig kabeldiameter till cylindern om
den inte monterats på ett jordat maskinunderrede.
1
2
4
5
6
3
24 V
24 V
0 V
0 V
Utgång A
Utgång B
Ingång B
Ingång A
vit
brun
grön
gul
grå
rosa
blå
röd
1
2
3
4
5
6
7
8
Svenska
SPC-10-...
48
9902c
