Elektrische Installation

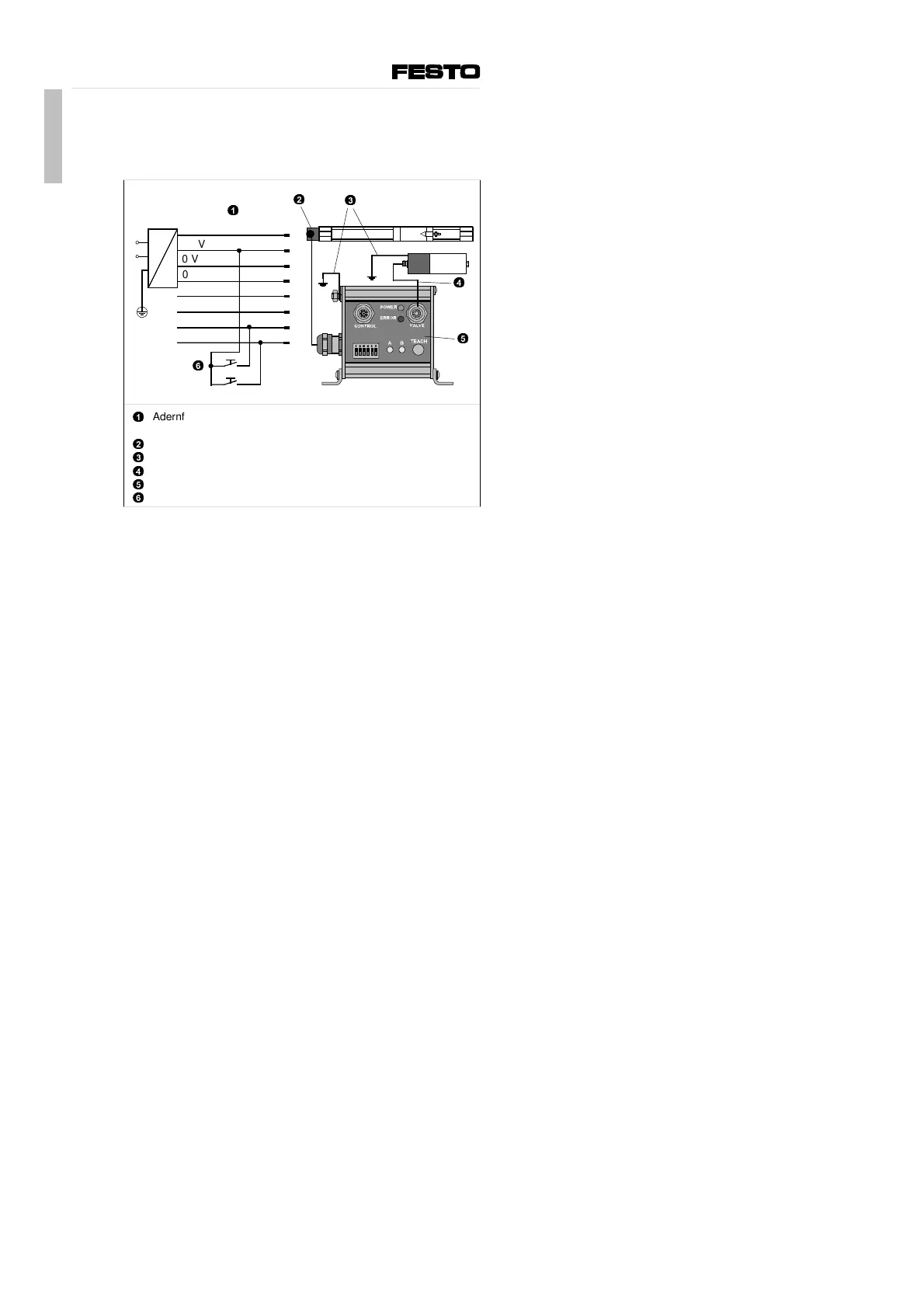

Elektrische Installation gemäß folgendem Bild vornehmen. Nur
die angegebenen Originalkabel verwenden.
1
2
3
4
5
6
Adernfarben am Betriebsspannungs- und Ein-/Ausgangskabel
(Typ KSPC10-SPS-10)
Kabel zum Linearpotentiometer mit Würfelstecker
Erdung für MPYE-5-... und SPC-10
Ventilkabel (Typ KMPYE-...)
SPC-10
Taster für Fahrt nach A bzw. B
Erdverbindung mit ausreichendem Leitungsquerschnitt an den
Zylinder anschließen, wenn dieser nicht auf einem geerdetem
Maschinengestell montiert ist.
1
2
4
5
6
3
24 V
24 V
0 V
0 V
Ausgang A
Ausgang B
Eingang B
Eingang A
weiß
braun
grün
gelb
grau
rosa
blau
rot
1
2
3
4
5
6
7
8
Deutsch
SPC-10-...
8
9902c
