4
Installation électrique

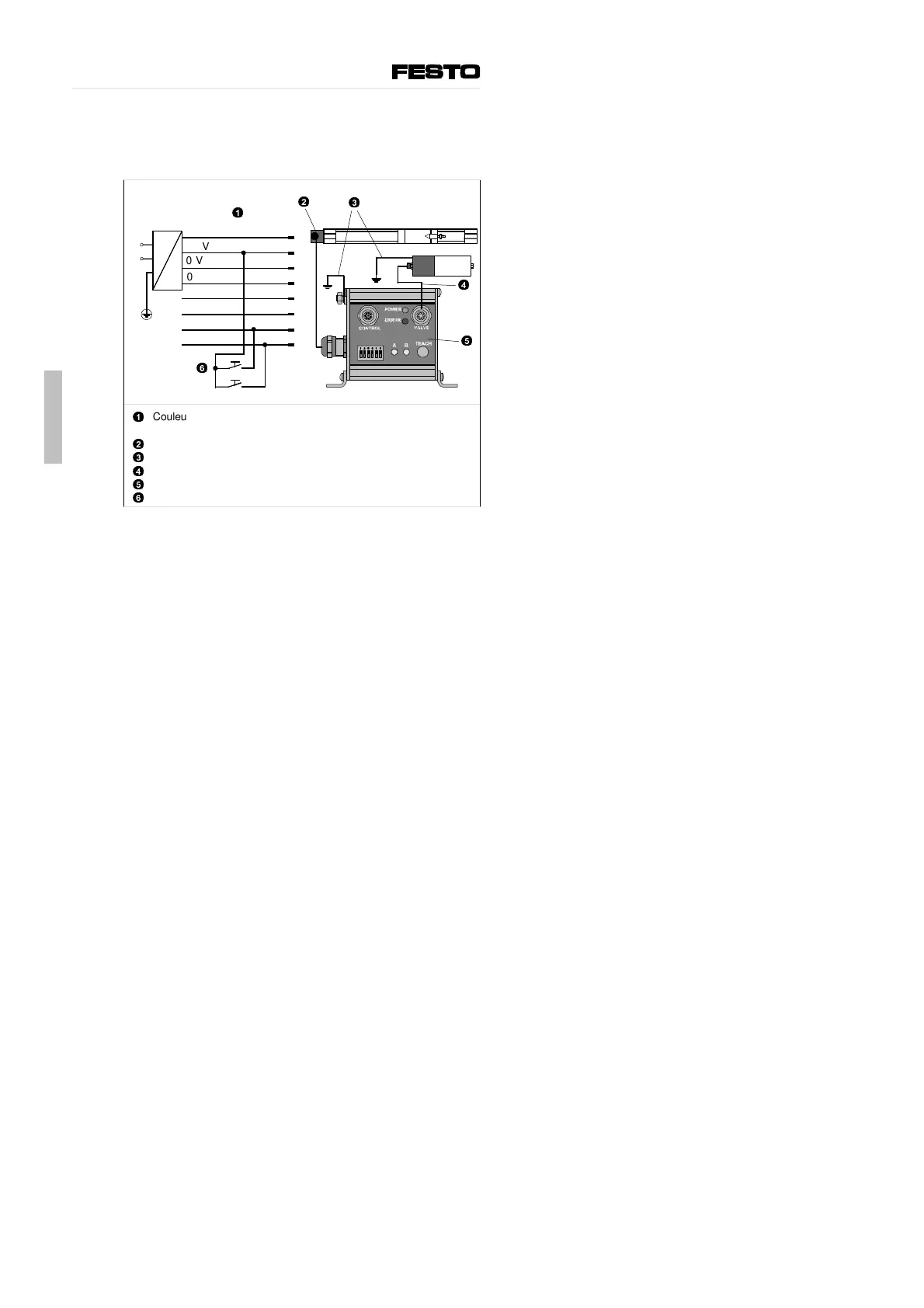

Effectuer l’installation électrique conformément au schéma suiv-
ant. N’utiliser que les câbles d’origine indiqués.
1
2
3
4
5
6
Couleurs des conducteurs du câble de l’alimentation et des
entrées/sorties (type KSPC10-SPS-10)
Câble du potentiomètre linéaire à connecteur carré
Mise à la terre du MPYE-5-... et SPC-10
Câble du distributeur (type KMPYE-...)
SPC-10
Bouton-poussoir de déplacement vers A ou B
Raccorder une mise à la terre de section suffisante sur le vérin,
si celui-ci n’est pas raccordé sur un bâti de machine déjà mis à
la terre.
1
2
4
5
6
3
24 V
24 V
0 V
0 V
Sortie A
Sortie B
Entrée B
Entrée A
blanc
marron
vert
jaune
gris
rose
bleu
rouge
1
2
3
4
5
6
7
8
Français
SPC-10-...
32
9902c
