Anslutningar och indikatorelement
1
2
3
4
5
6
7
8
9
0
!

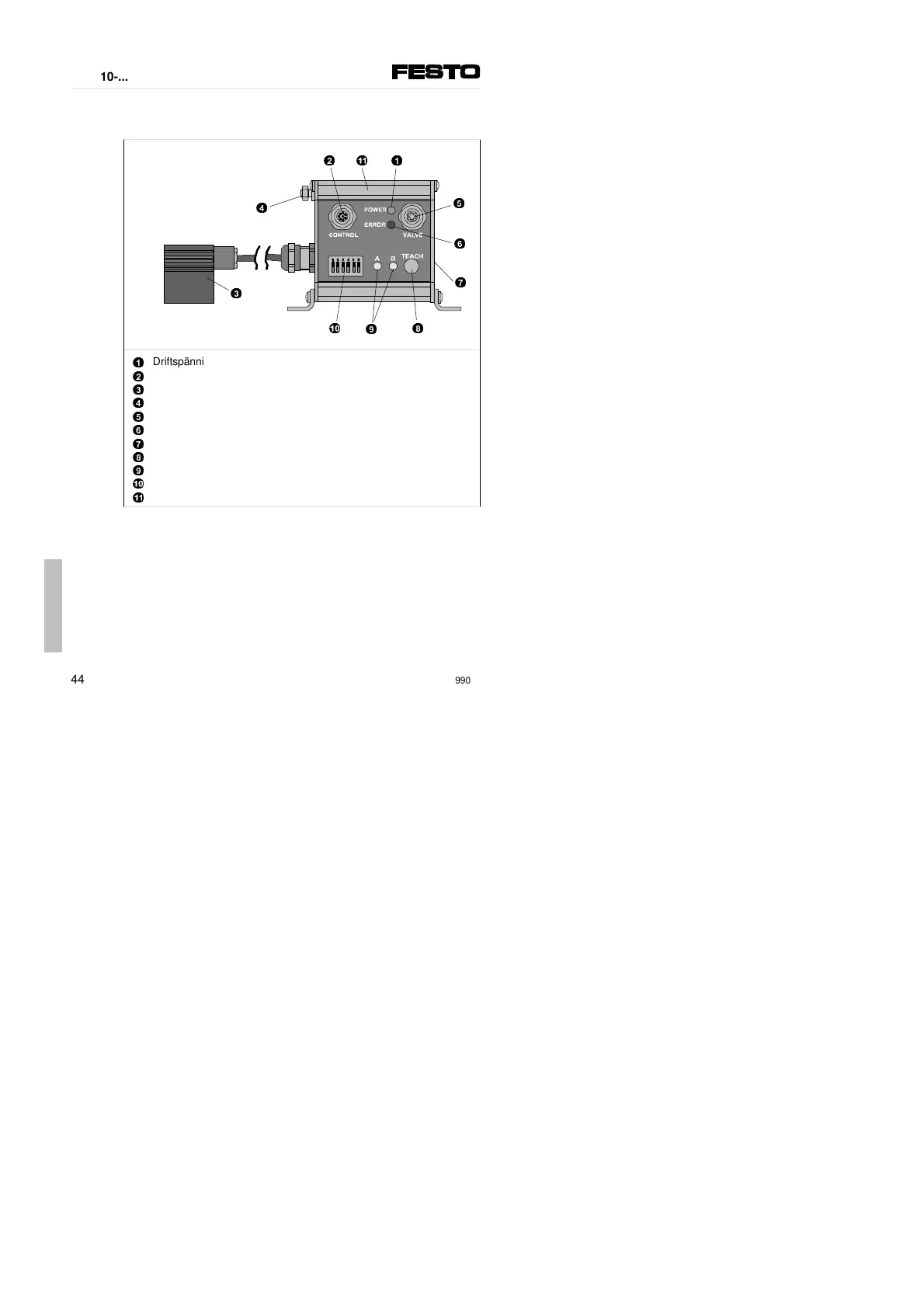

Driftspänningsanslutning, in- och utgångar (CONTROL)
Spår för märkskyltar (ISB 6x10)
Grön lysdiod (LED), driftspänningsindikering (POWER)
Ventilanslutning (VALVE)
Röd lysdiod (LED), felindikering (ERROR)
Typskylt (se sidoytan)
TEACH-knapp, programmering av ändlägen (fasta anslag)
Gula lysdioder (LED) för positionsindikering (A, B)
DIL-kontakter (mikrokontakter) för konfiguration
Potentiometeranslutning med stickkontakt
Jordanslutning
2
!
4
5
6
7
8
9
0
3
1
Svenska
SPC-10-...
