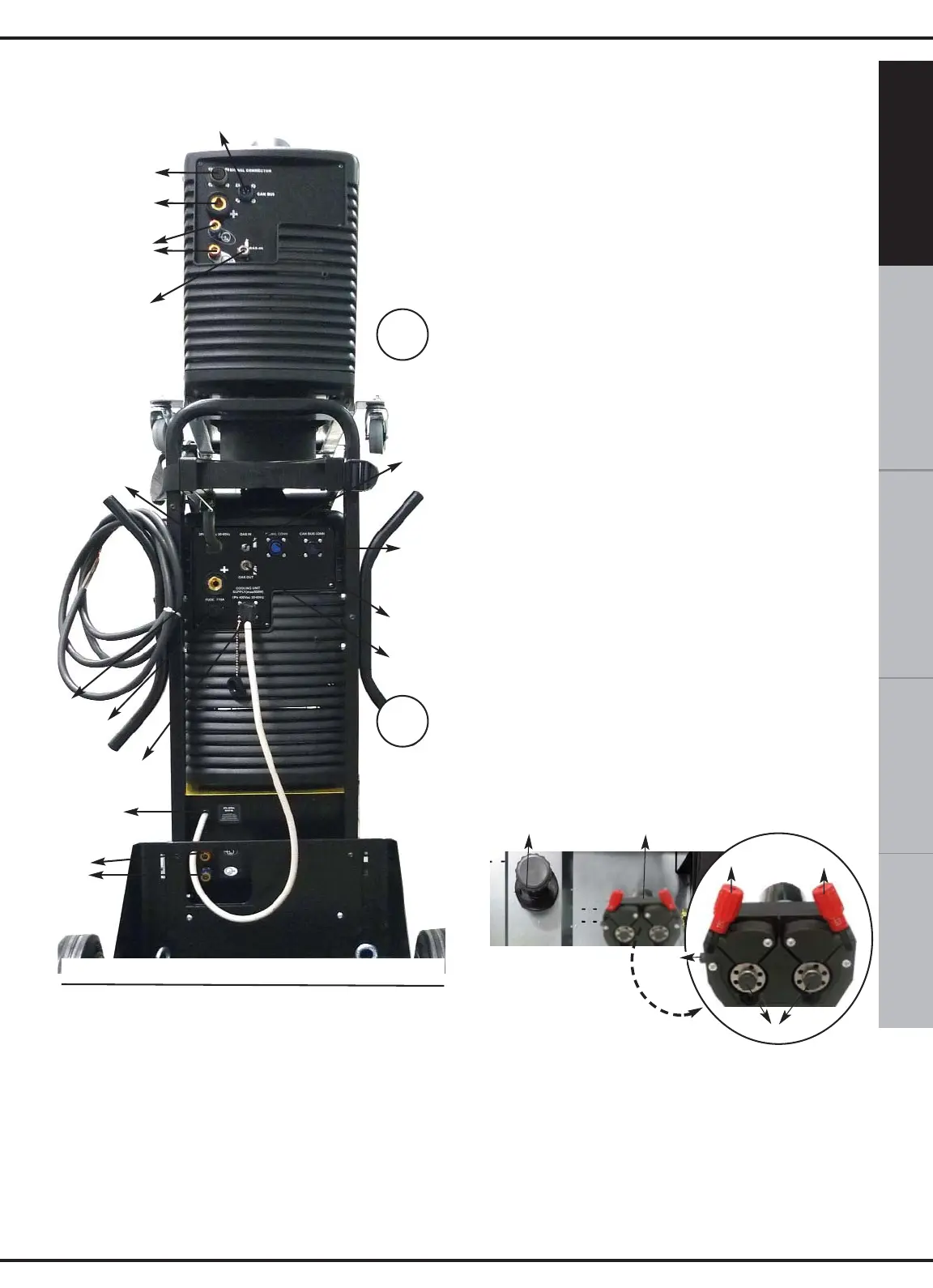

FIGURA 2:
25. Connettore segnali. (Fascio cavi)
(Carrello separato):
Scambia con il generatore i segnali necessa-
ri al funzionamento della macchina attraverso
il collegamento col connettore segnali (38).
26. CAN (Fascio cavi) (Carrello separato):
Connettore di programmazione.
Scambia con il generatore i segnali neces-
sari al funzionamento tramite CAN-BUS
servendosi del collegamento col connettore
del generatore (35).
27. PRESA DINSE POSTERIORE “+”: presa
polo positivo. (Fascio cavi) (Carrello separato)
Scambia con il generatore i segnali necessa-
ri al funzionamento della macchina attraver-
so il collegamento con la presa dinse (31).
28. CONNESSIONE DEI TUBI PER RAF-
FREDDAMENTO A LIQUIDO (Fascio cavi)
(Carrello separato) Andranno collegati
direttamente alla centralina. (40)
29. FUSIBILE DI ALIMENTAZIONE
CENTRALINA
30. Connettore Nero per gas (Fascio
cavi)(Carrello separato) Scambia con il
generatore i segnali necessari alla fuoriuscita
del gas attraverso il collegamento con il
rispettivo connettore (37).
31. PRESA DINSE POSITIVA (Generatore)
32. CAVO DI INGRESSO: Collegarlo all’ali-
mentazione di rete.
33. CONNETTORE PER TUBO GAS: Deve
essere connesso al riduttore di pressione
della bombola.
35. CAN: Connettore di programmazione.
36. CONNETTORE DI ALIMENTAZIONE
CENTRALINA
37.Connettore Nero per gas (Fascio cavi)
(Generatore).
38. Connettore segnali (Fascio cavi)
(Generatore)
39. Cavo per l’alimentazione del sistema
di raffreddamento a liquido (Opzione
centralina di raffreddamento)
40. CONNESSIONE DEI TUBI PER RAF-
FREDDAMENTO A LIQUIDO
FIGURA 3:
41. SUPPORTO PER BOBINA FILO
42. GRUPPO TRAINAFILO: evidenziarlo
con maggior dettaglio in figura 3A.
43. INGRESSO FILO DEL MOTORINO
TRAINAFILO
44. REGOLATORE PRESSIONE FILO: Permette
di regolare la tensione del filo di saldatura.
45. RULLINI TRAINAFILO
41
42
45
44
44
43
Fig. 3A
28
33
32
27
25
29
26
36
31
35
37
30
39
40
A
B
38
Fig.2
