6
FIGURA 1:
1. Pulsante di selezione tra funzionamento in
locale e in remoto: ad ogni pressione del pulsante si
commuta tra la modalità di funzionamento in locale
(led 2 spento) e la modalità in remoto (led 2 acceso).
Durante il funzionamento in locale la corrente di
saldatura è impostata tramite l’encoder 12.
2. Led di segnalazione di funzionamento in
remoto.
3. Potenziometro hot start:
Modalità MMA: Permette di stabilire la corrente di
Hot start dal valore della corrente di saldatura
impostata (0%) fino al doppio della stessa (100%),
tenendo ovviamente in considerazione il valore
massimo consentito dalla macchina.
Modalità TIG: Non attivo.
4. Conferma dell’impostazione della corrente di
Hot start:
Modalità MMA: Si accende per circa 4 secondi ad
ogni spostamento del potenziometro 3.
Durante i 4 secondi di accensione viene visualizzato
sul display 9, in percentuale, il valore di hot start
impostato.
Modalità TIG: Si accende per circa 4 secondi ad
ogni spostamento del potenziometro 3.
Durante i 4 secondi di accensione viene visualizzato
sul display 9, in percentuale, il valore di hot start
impostato.
5. Potenziometro Arc Force:
Modalità MMA: Permette di stabilire la corrente di
Arc Force dal valore della corrente di saldatura
impostata (0%) fino al doppio della stessa (100%),
tenendo ovviamente in considerazione il valore
massimo consentito dalla macchina.
Modalità TIG: Non attivo.
6. Conferma dell’impostazione della corrente di
Arc force:
Modalità MMA: Si accende per circa 4 secondi ad
ogni spostamento del potenziomentro 5.
Durante i 4 secondi di accensione viene visualizzato
sul display 9, in percentuale, il valore di arc force
impostato.
7. LED di Protezione Termica: Si accende quando
la macchina è surriscaldata e l’uscita è stata
interrotta.
Questo avviene normalmente se il fattore di
intermittenza della macchina è stato superato.
Verificare che le griglie di areazione della macchina
non siano otturate, lasciare accesa la macchina per
far raffreddare i componenti interni, quando il LED si
spegne si possono riprendere le normali operazioni
di saldatura.
Il led potrebbe accendersi mostrando sul display 9 la
scritta E.Ln, in tal caso indica che la tensione di rete
è scesa al di sotto dei limiti di corretto funzionamento.

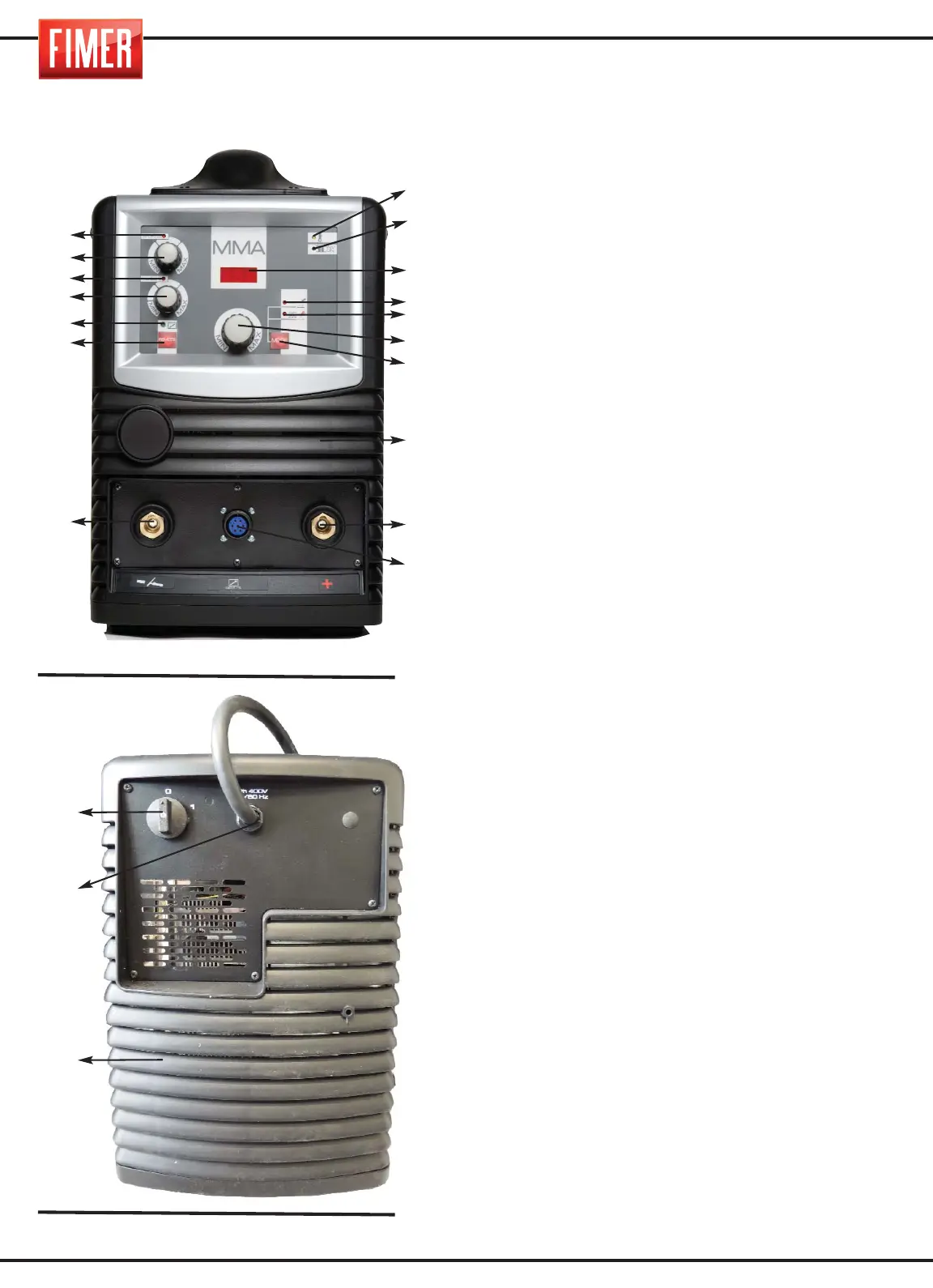

2. DESCRIZIONE DELL’APPARATO
6
4
3
2
1
17
7
8
10
11
12
13
15
14
16
5
9
18
14
19
Fig. 1
Fig. 2
