Fimer T252 - Descripción del Aparato

6
FIGURA 1:
1. Botón de selección entre el funcionamiento en
local y en remoto: Cada vez que se presione el
botón, se conmutará entre la modalidad de
funcionamiento en local (Piloto 2 apagado) y la
modalidad en remoto (Piloto 2 encendido).
Durante el funcionamiento en local la corriente de
soldadura se ajusta mediante el potenciómetro 12.
2. Piloto de indicación de funcionamiento en
remoto
3. Potenciómetro Hot Start:
Modo MMA: Permite establecer la corriente de Hot
Start a partir del valor de la corriente de soldadura
configurada (0%) hasta el doble de la misma (100%),
obviamente tomando en cuenta el valor máximo
permitido por la máquina.
Modalità TIG: No usado.
4. Confirmación de la configuración de la
corriente de Hot start:
Modo MMA: Se enciende durante aproximadamente
4 segundos en cada movimiento del potenciómetro 3.
Durante los 4 segundos de encendido en la pantalla
9 se visualiza, en porcentaje, el valor de hot start
configurado.
Modo TIG: Se enciende durante aproximadamente 4
segundos en cada movimiento del potenciómetro 3.
Durante los 4 segundos de encendido en la pantalla
9 se visualiza, en porcentaje, el valor de hot start
configurado.
5. Potenciómetro Arc Force:
Modo MMA: Permite establecer la corriente de Arc
Force a partir del valor de la corriente de soldadura
configurada (0%) hasta el doble de la misma (100%),
obviamente tomando en cuenta el valor máximo
permitido por la máquina.
Modo TIG: No usado.
6. Confirmación de la configuración de la
corriente de Arc Force:
Modo MMA: Permite establecer la corriente de Arc
Force a partir del valor de la corriente de soldadura
configurada (0%) hasta el doble de la misma (100%),
obviamente tomando en cuenta el valor máximo
permitido por la máquina.
7. Indicación de protección térmica y de tensión
de red baja:
se encenderá cuando la máquina se bloquee a causa
de un sobrecalentamiento. Esto normalmente
sucederá si el factor de intermitencia de la máquina
ha sido superado. Verificar que las rejillas de
aireaciónque se encuentran en la parte trasera y en
el frontal no estén obstruidas; y dejar encendida la
máquina para que se enfríen los componentes
internos; cuando el piloto se apague, se podrán
reanudar las normales operaciones de soldadura.
Además, cuando el PILOTO 1 esté encendido y el
display 9 muestre el mensaje E.Ln significa que la
tensión de red ha bajado por descendido de los
límites de correcto funcionamiento.

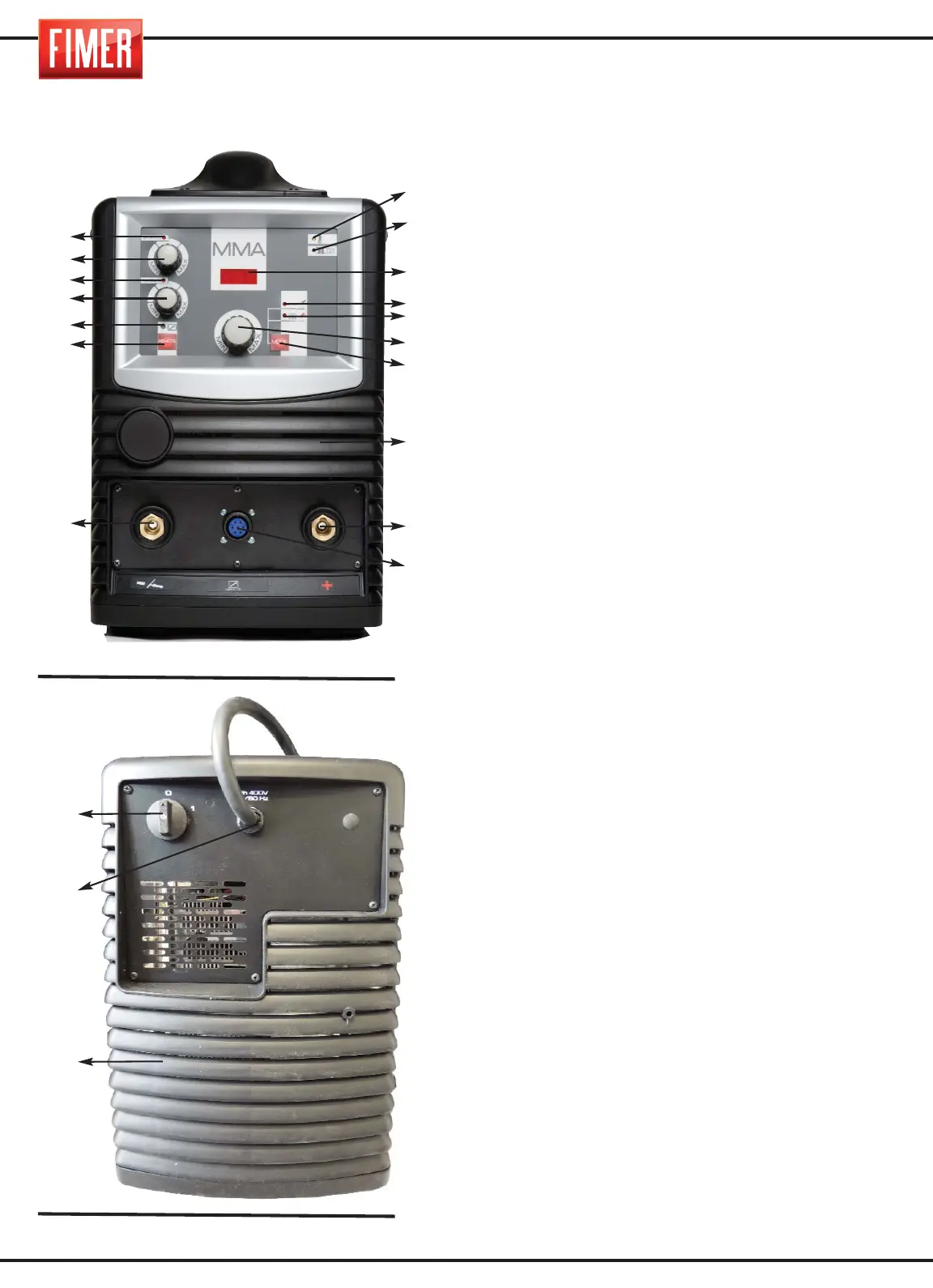

2. DESCRIPCIÓN DEL APARATO
6
4
3
2
1
17
7
8
10
11
12
13
15
14
16
5
9
18
14
19
Fig. 1
Fig. 2
