Fireray 50RV - Page 18

- 17 -

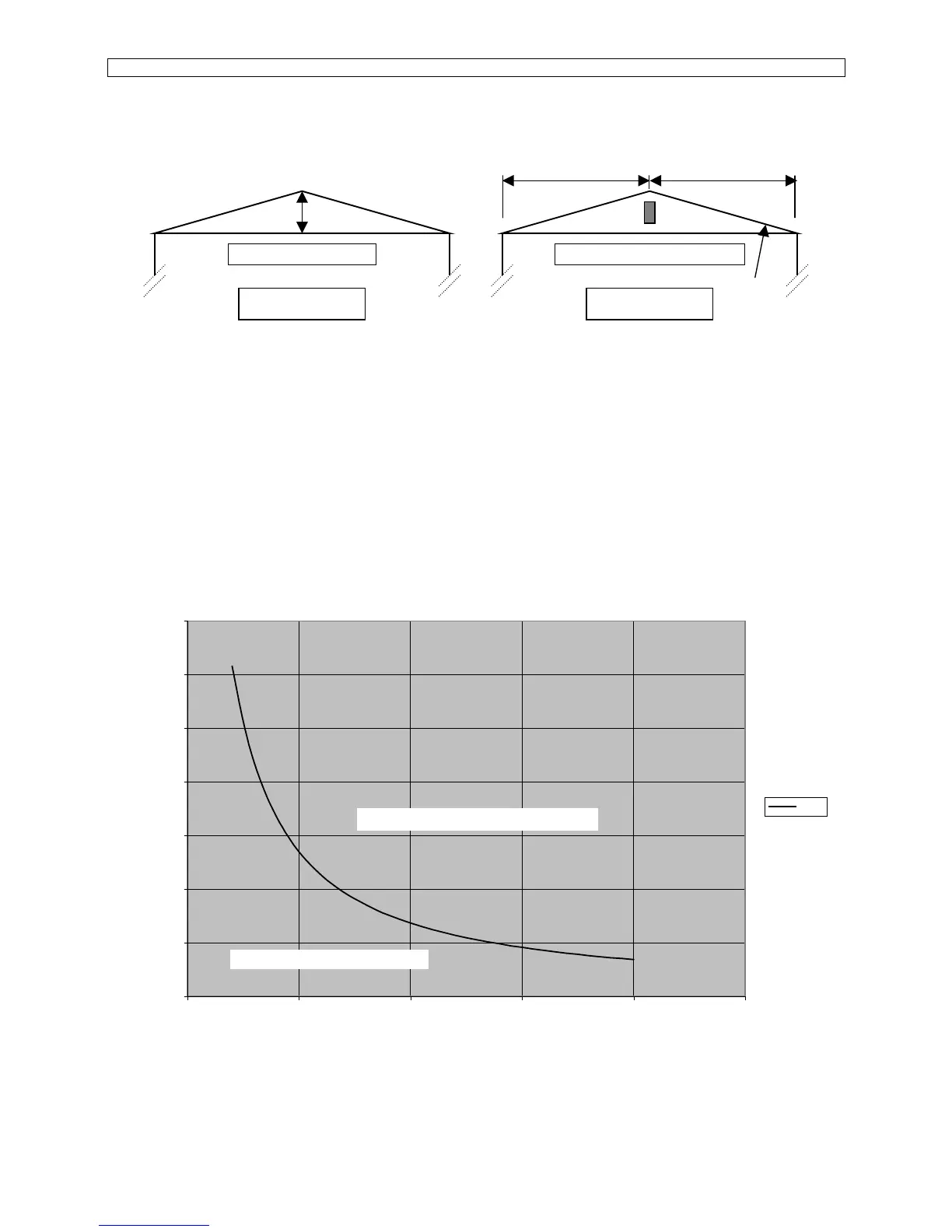

3.2. Melder-Position im First von Satteldächern.
Von einem Satteldach spricht man, wenn die Höhe X zwischen First und Traufe min 0,6 m beträgt ( Fig. 1.)
Die folgenden Beschreibungen sind nicht immer konform mit VdS 2095
Wenn ein FireRay im First montiert ist, siehe Fig. 2, so kann Y, der waagerechte seitliche Überwachungs-
bereich in Relation zum Dachneigungswinkel (Φ) vergrößert werden, max. bis 25° Neigung.
Beispiel:
Die Dachneigung beträgt 20° und der Überwachungsbereich Y vergrößert sich auf beiden Seiten der Achse:
Υ = 7.5 + (7.5 x 20/100) Meter
Υ = 9 Meter
Der seitliche Überwachungsbereich des First-Melders und nur des First-Melders beträgt bei 20° Dachneigung
9 m links und rechts der Strahlenachse.
Grenzwerte zur Positionierung eines Fireray im Dachfirst
0.0
5.0
10.0
15.0
20.0
25.0
30.0
35.0
0 5 10 15 20 25
Raumbreite m
Dachneigung °
Limit
Fireray muss im First installiert werden
Definiert als waagerechte Decke
Die Dachneigung aufgetragen über die Raumbreite. Räume mit Abmessungen unterhalb der Kurve können als
mit Flachdach ausgestattet betrachtet werden, entsprechend müssen oberhalb der Kurve First-Melder installiert
werden. Darstellung gemäß BS 5839 Part 1 & 5.
Bitte beachten Sie für VdS-Anlagen die abweichenden deutschen Regelungen und Vorschriften.
Χ
Slope if
Χ
≥ 0.6 Metres
Υ
Υ
Υ
(max)
=
7.5
+
(7.5 x
Φ
/100)
Fig. 1. Fig. 2.
Φ
