- 22 -
8. Anschlüsse und Einstellungen
8.1. Steck-Klemmanschlüsse
Die Melderanschlüsse liegen auf der Rückseite auf dem großen Stecker, sie sind durch die Aussparung in der
Bodenplatte erreichbar (Fig. 4). Über den 2-poligen Stecker wird die externe Bedieneinheit (LLC) angeschlos-
sen. Die Steckerbelegung des 8-poligen Steckers von links nach rechts:
Pin Nummer Ader-Farbe Funktionen
1 *) Braun / BROWN ALARM-Relais, Ruhekontakt (NC)
2 Blau / BLUE ALARM-Relais, Mittelkontakt (COM)
3 Gelb / YELLOW ALARM-Relais, Arbeitskontakt (NO)
4 Rot / RED Energieversorgung +10,2 bis +30 V DC
5 Schwarz / BLACK Energieversorgung -
6 Grün / GREEN Störmelde-Relais, Ruhekontakt (NC)
7 Weiß / WHITE Störmelde-Relais, Mittelkontakt (COM)
8 *) Orange / ORANGE Störmelde-Relais, Arbeitskontakt (NO)
*) = bei 6-poligen Anschlußkabeln nicht vorhanden.
8.2. DIP-Schalter-Einstellungen
Die DIP-Schalter sind durch eine andere Öffnung in der Bodenplatte erreichbar (Fig 4), die Grundeinstellungen
ab Werk sind mit den Pfeilen markiert .
DIP Schalter Nr.
Funktion 1 2 3 4
Autom. Reset 5 Sek. nach Ende des Alarm-Kriteriums ON
Alarm-Relais speichert den Alarm OFF
ALARM-Relais am Ende der Nachregelmöglichkeit OFF
Störm.-Relais am Ende der Nachreg., kein ALARM
ON
50% Alarmschwelle OFF OFF
35% Alarmschwelle OFF ON
25% Alarmschwelle ON OFF
12% Alarmschwelle (höchstempfindlich, nur für Sonderfälle!)
ON ON

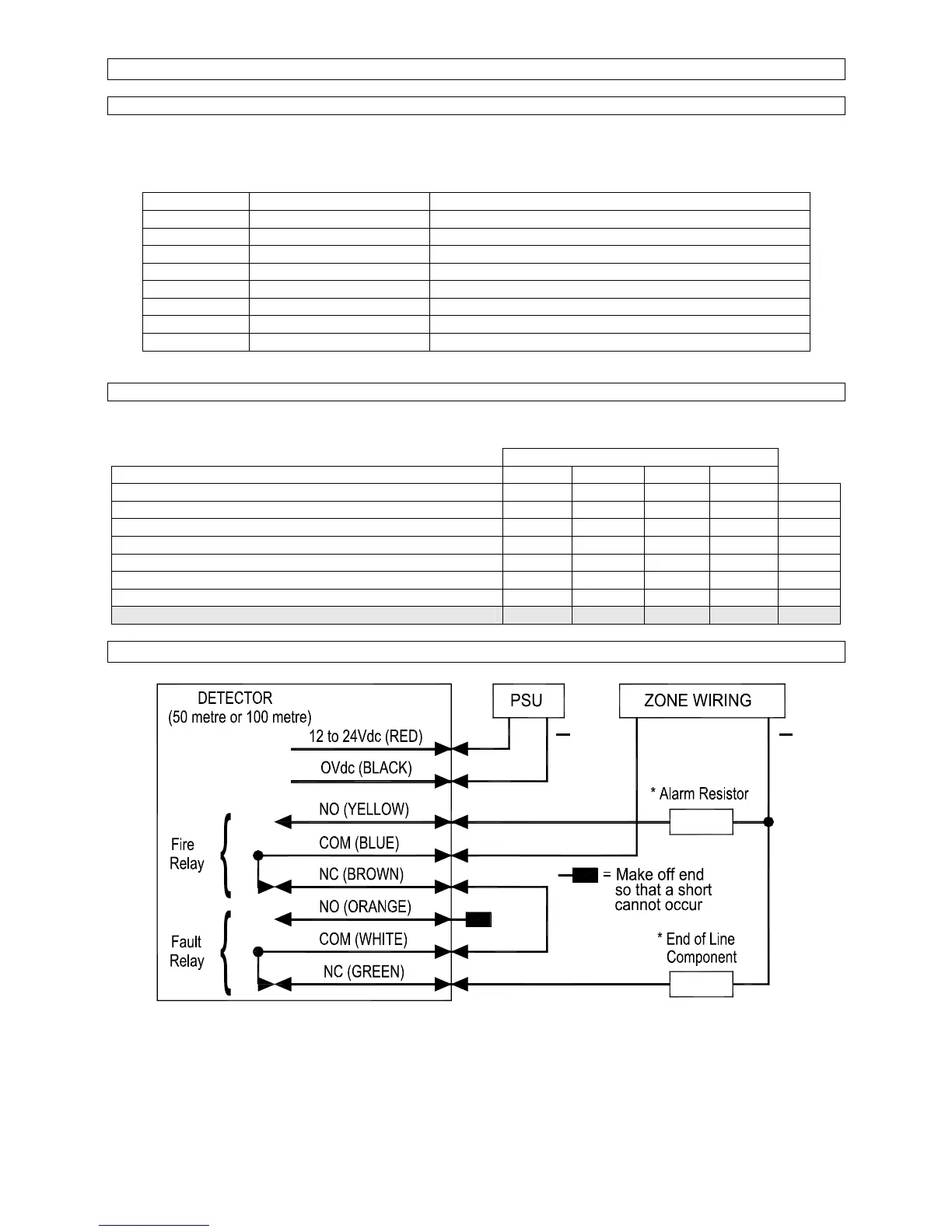

9.1 Anschluß and Standard-Meldegruppe
++
Standard-Anschluß eines einzelnen FireRay’s an eine Melde-Gruppe. Die Störmeldung erfolgt mit dem
Einschleifen in die Gruppe. Die FireRay-Relais sind in ihrem Ruhezustand gezeichnet. Bitte beachten Sie die
spezifischen Vorschriften Ihres Zentralen-Lieferanten und testen Sie immer alle Funktionen.
