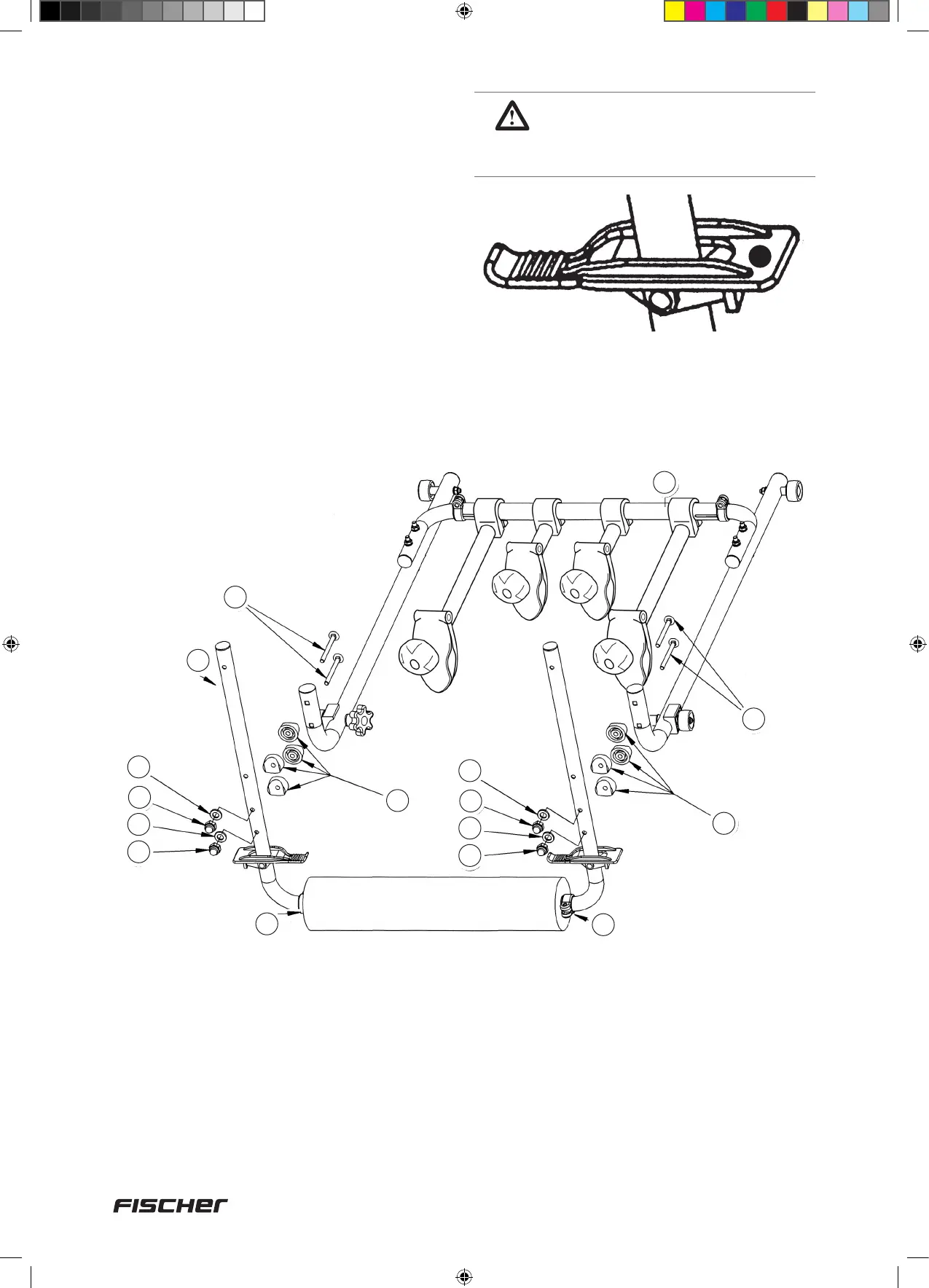

1. Vor der Montage Schellen (2c) am Fahrrad-
Tragebügel lösen (nicht vollständig abdre-
hen). Zur Anpassung der Breite des Fahrrad-
Tragebügels (2) an die Breite der Basisein-
heit (1) die Rundrohre links und rechts aus
dem Überwurfrohr ziehen bzw. einschieben.
2. Schlossschraube (12) an der Innenseite der
Basiseinheit durch die Bohrungen stecken
3. An Außenseite Abstandhalter (17) und
Fahrrad-Tragebügel durch innere Bohrungen
aufstecken.
4. Auf der Gegenseite Unterlegscheibe (7)
aufstecken und Hutmutter (13) aufschrauben.
UNBEDINGT BEACHTEN!
Rechte Sicherungsklammer –
rechts Linke Sicherungsklammer
– links
(Ausschnitt rechte Sicherungsklammer)
R
2c
2c
17
17
12
1
12
2
7
7
13
13
7
7
13
13
