FISCHER 18092 - Montaż

89

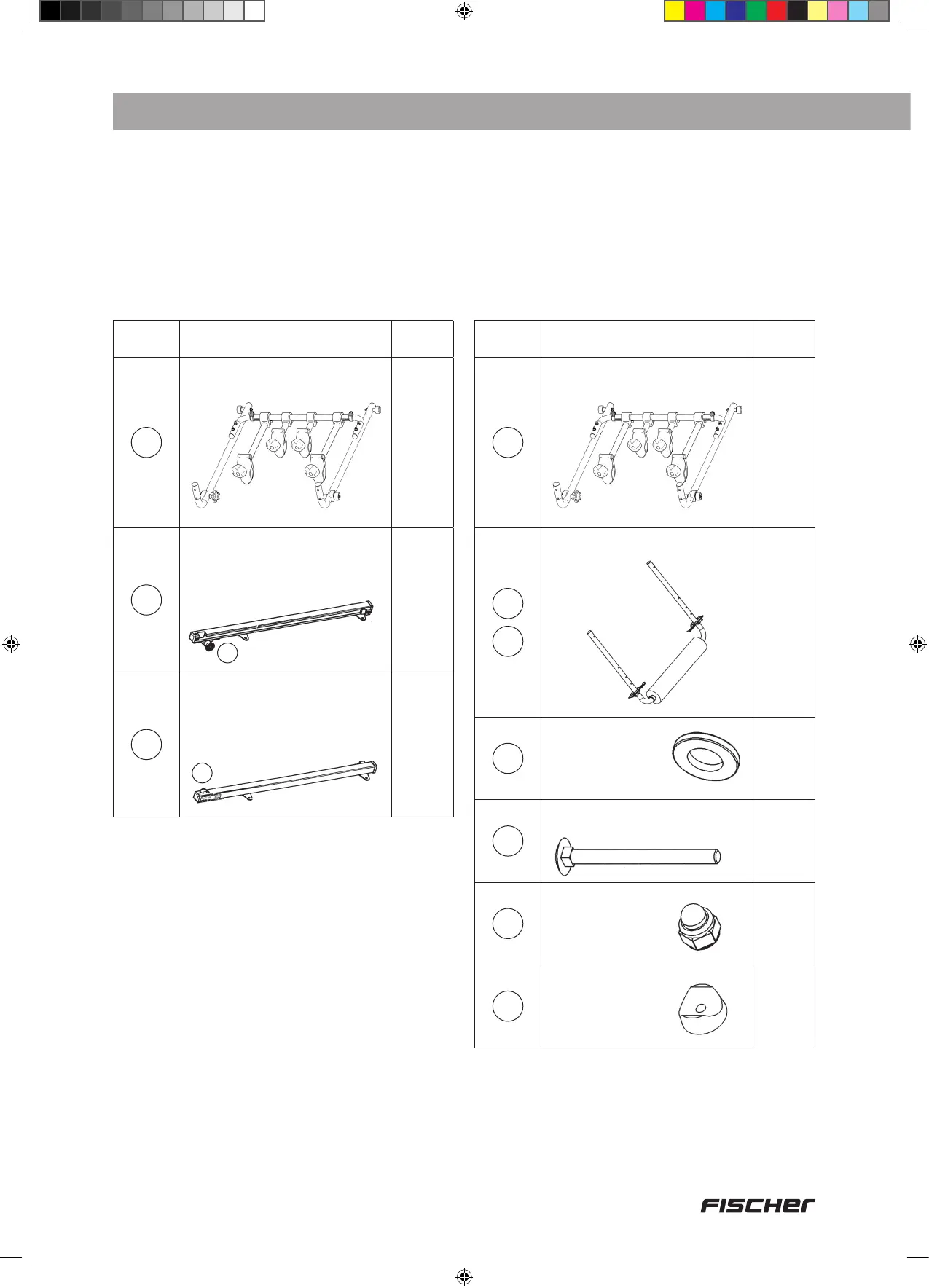

6. Montaż
Krok 3
Teraz jednostka bazowa oraz szyny
prowadzące są od siebie oddzielone
Części powinny wyglądać w następujący
sposób:
Krok 4
Wstępne mocowanie bagażnika
rowerowego (2) do jednostki
bazowej (1)
Na tym etapie montażu potrzebne będą
następujące części:
Nr części Rysunek Liczba
1
Jednostka bazowa (1)
1
3
Szyna prowadząca lewa (3)
(krążek podtrzymujący (3a)
znajduje się po prawej stronie)
1
4
Szyna prowadząca prawa (4)
(krążek podtrzymujący (4a)
znajduje się po lewej stronie)
1
Nr części Rysunek Liczba
1
Jednostka bazowa (1)
1
2
2c
Uchwyt rowerowy (2) z
zaciskiem
1
7
Podkładka,
6,5 mm,
mała
4
12
Śruba podsadzana
M6 x 70 mm
4
13
Nakrętka
kołpakowa M6
4
17
Uchwyt
odstępowy
2
3a
4a
