FISCHER 18092 - Teileliste Dachlift-Fahrradträger

4

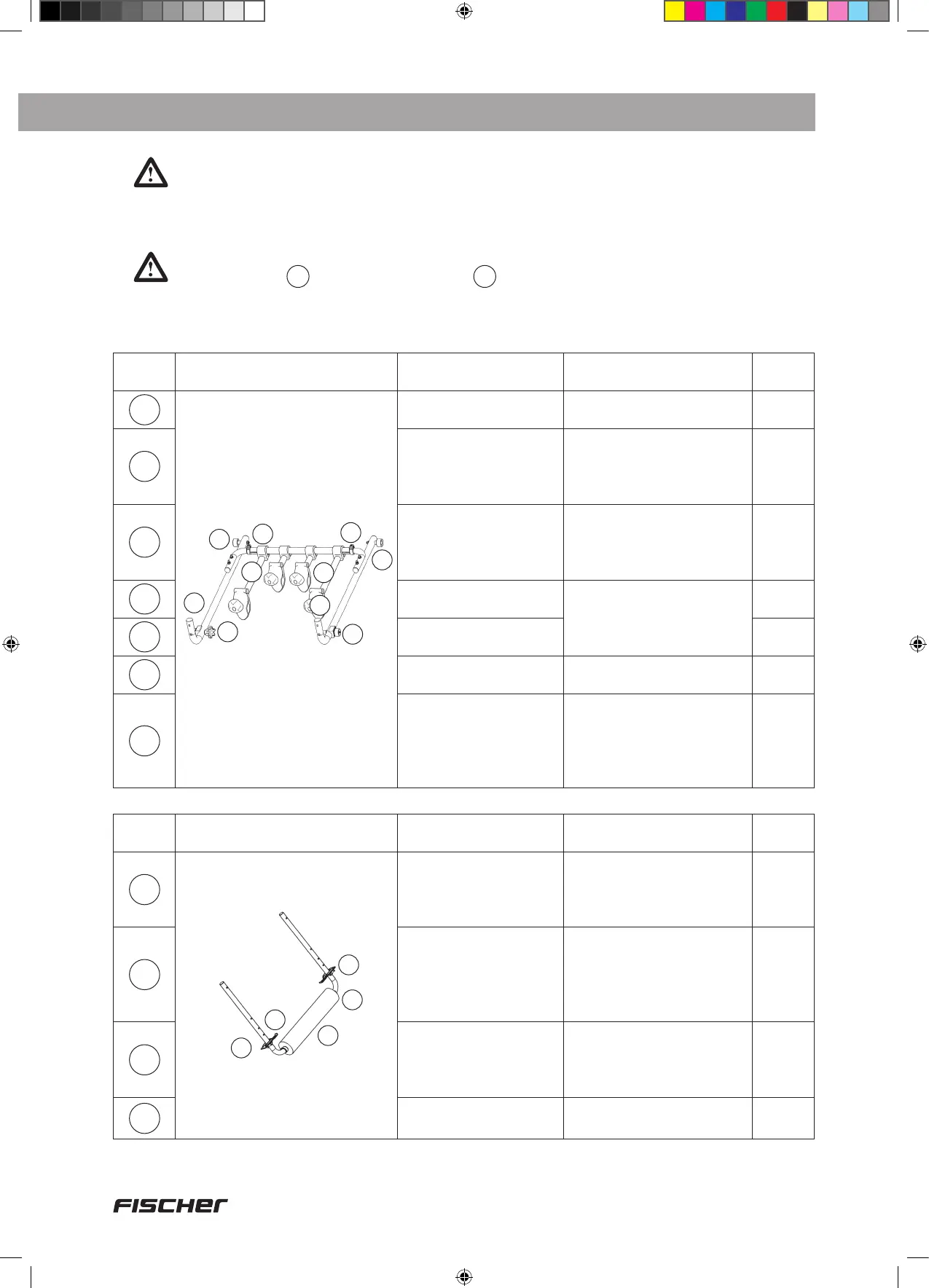

4. Teileliste Dachlift-Fahrradträger
Achtung: Wenn Sie mit diesen Einzelteilen arbeiten, achten Sie darauf, dass
keine Kleinkinder in der Nähe sind. Der Dach-Fahrradträger enthält Kleinteile,
die verschluckt werden können!
Basiseinheit
1
+ Fahrrad-Tragebügel
2
= Trageeinheit
Teile Nr. Abbildung Bezeichnung Funktion / Verwendung Anzahl
1
Basiseinheit
1
1a
Fahrrad-Haltearm
290 mm,
1× abschließbar
Befestigung äußeres
Rad (vormontiert an
Basiseinheit)
2
1b
Fahrrad-Haltearm
100 mm
Befestigung inneres
Rad (vormontiert an
Basiseinheit)
2
1c
Führungsrolle vorne Führung Basiseinheit
in Führungsschienen
(vormontiert)
2
1d
Führungsrolle hinten
2
1e
Schellen Breiteneinstellung
2
1f
Handrad
Sicherung der Basis-
einheit in Führungs-
schienen, vormontiert
an Basiseinheit
2
Teile Nr. Abbildung Bezeichnung Funktion / Verwendung Anzahl
2
Fahrrad-
Tragebügel
Aufnahme Fahrräder
(Montage an Basiseinheit)
1
2a
Sicherungsklammer
Zusatzsicherung für Tra-
geeinheit (vormontiert
an Basiseinheit) mit „L“
und „R“ gekennzeichnet
2
2b
Schaumstoff-
Prol
Polsterung an Fahrzeug-
seite (vormontiert an
Fahrrad-Tragebügel)
1
2c
Schellen Breiteneinstellung
2
1d
1e
1a
1b
1c
1f
1e
1d
1c
1f
2a
2c
2b
2a
2c
