5

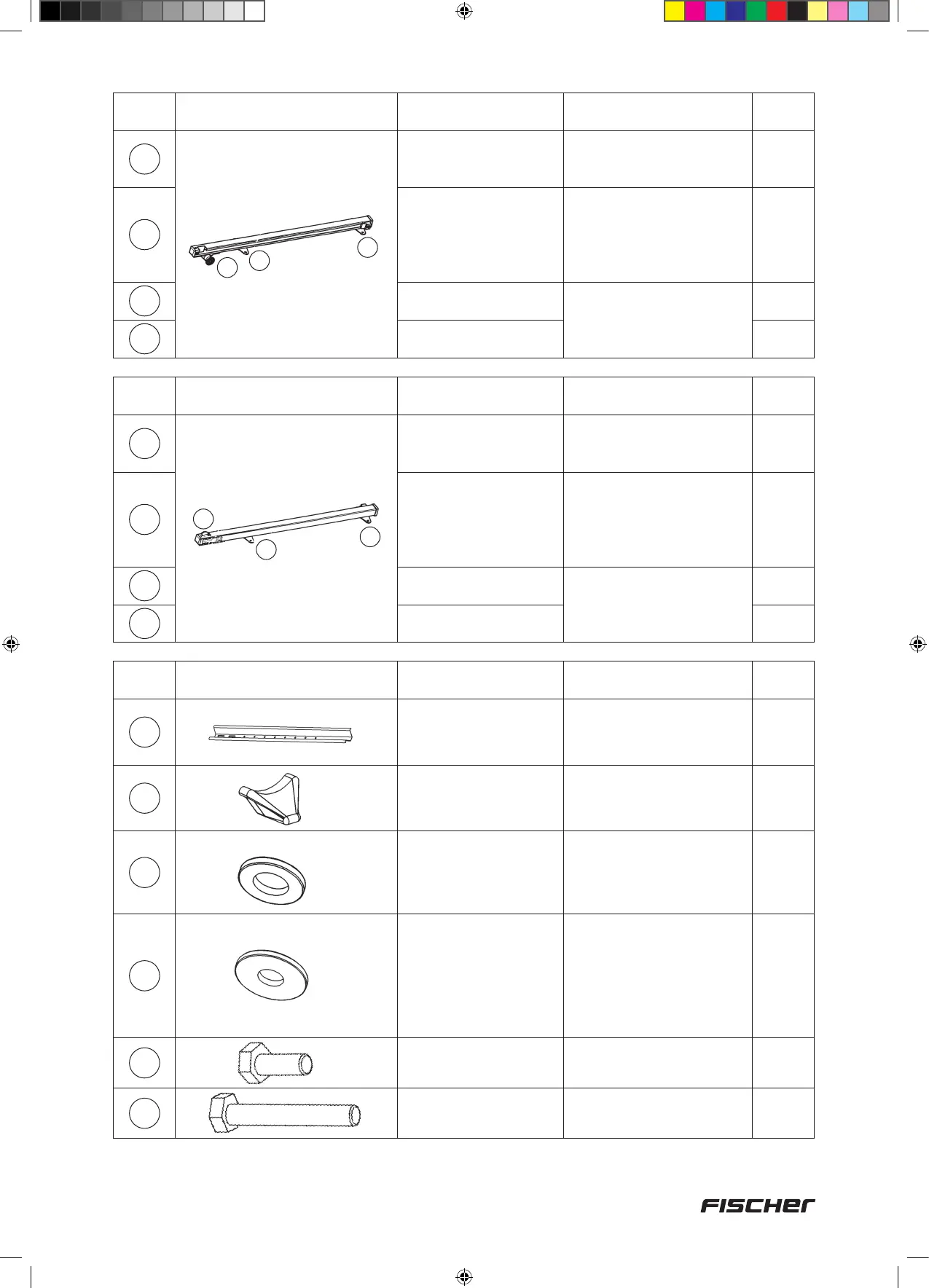

Teile Nr. Abbildung Bezeichnung Funktion / Verwendung Anzahl
3
Die Stützrolle (3a)
liegt rechts
Führungsschiene
links
Führung Trageeinheit /
Montage auf Grundträger
1
3a
Stützrolle
Führung der aus-
gezogenen Trageeinheit
(vormontiert an
Führungsschiene)
2
3b
Grundplatte vorne Auage auf Grund-
träger (vormontiert an
Führungsschiene)
1
3c
Grundplatte hinten
1
Teile Nr. Abbildung Bezeichnung Funktion / Verwendung Anzahl
4
Die Stützrolle (4a)
liegt rechts
Führungsschiene
rechts
Führung Trageeinheit /
Montage auf Grundträger
1
4a
Stützrolle
Führung der aus-
gezogenen Trageeinheit
(vormontiert an
Führungsschiene)
2
4b
Grundplatte vorne
Auage auf Grund-
träger (vormontiert an
Führungsschiene)
1
4c
Grundplatte hinten
1
3a
3b
3c
4a
4b
4c
Teile Nr. Abbildung Stückbeschreibung Funktion / Verwendung Anzahl
5
Fahrrad-
Prolschiene
750 mm
Aufnahme der Fahrräder,
Montage an Fahrrad-
Tragebügel
4
6
Schutzkappe für
Fahrrad-Prolschiene
Kantenschutz für
Prolschiene, Montage
an Fahrrad-Prolschiene
4
7
Unterlegscheibe,
6,5 mm, klein
Montage Fahrrad-Prol-
schiene an Trageeinheit (4×)
Montage Fahrrad-Tragebü-
gel an Basiseinheit (4×)
8
8
Unterlegscheibe,
6,5 mm, groß
Verbindung Fahrrad-Prol-
schienen (8 × ) Montage
Fahrrad-Prolschiene an
Trageeinheit (4 × ) Montage
Führungsschienen auf
Grundträger (8 × )
20
9
Schraube M6 × 16 mm
Verbindung Fahrrad-
Prolschienen
4
10
Schraube M6 × 35 mm
Montage Fahrrad-Prol-
schiene an Trageeinheit
4
