6

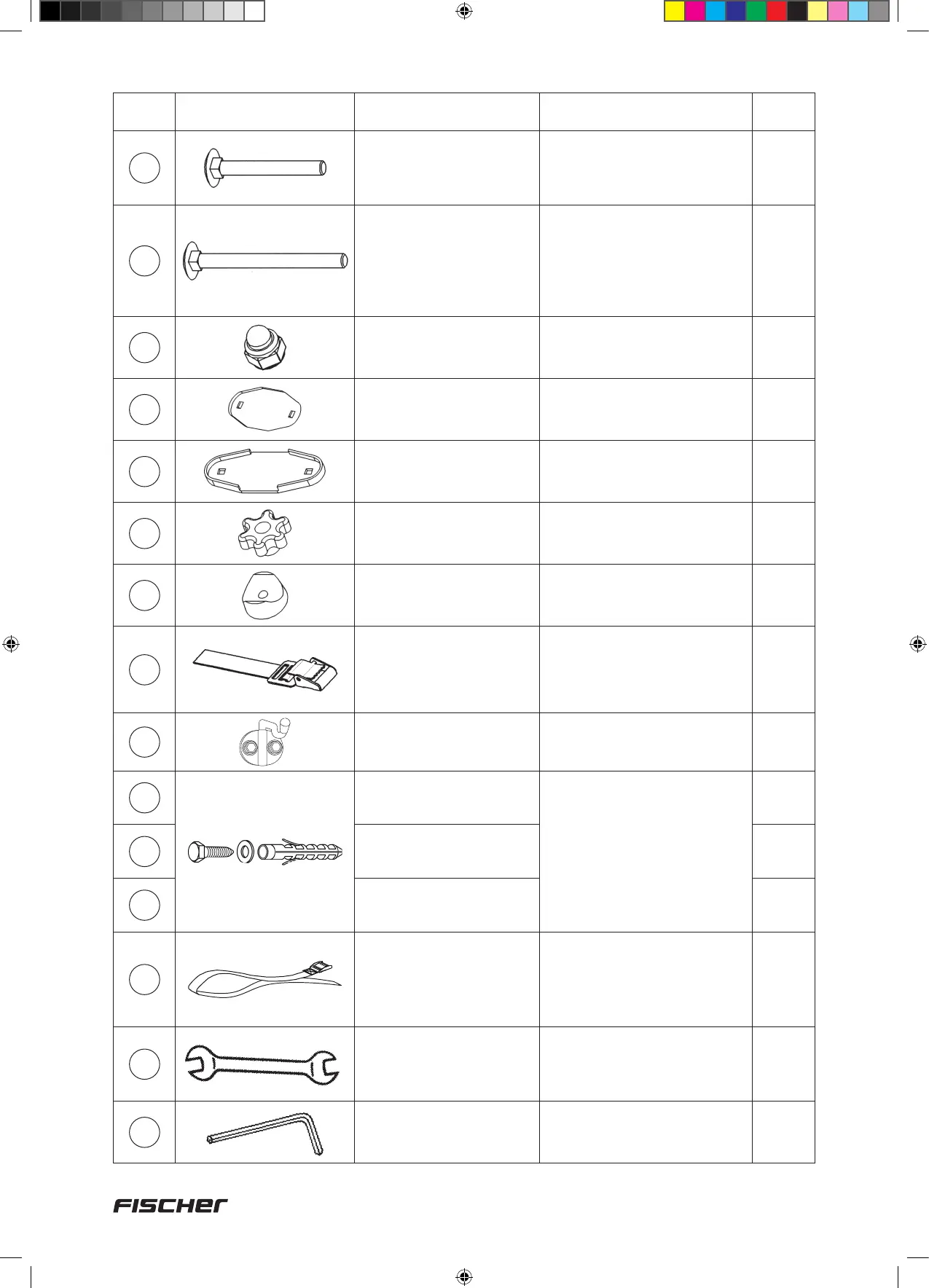

Teile Nr. Abbildung Stückbeschreibung Funktion / Verwendung Anzahl
11
Schlossschraube
M6 × 50 mm
Montage Führungsschiene
auf Grundträger mit Barren-
höhe bis 35 mm
8
12
Schlossschraube
M6 x 70 mm
Montage Fahrrad-Tragebügel
an Basiseinheit (4
× )
Montage Führungsschiene
auf Grundträge mit Barren-
höhe größer als 35 mm (8
× )
12
13
Hutmutter M6
Schraubverbindungen
(außer bei Führungsschiene)
12
14
Befestigungsplatte
Montage an Unterseite
Grundträger
4
15
Schutzprol für
Befestigungplatte und
Grundplatte
Montage an
Befestigungsplatte
8
16
Rändelmutter M6
Befestigung Führungs-
schiene auf Grundträger
8
17
Abstandhalter
Montage zwischen Fahrrad-
Tragebügel und Basiseinheit
8
18
Fahrrad-Sicherungs-
gurt, 330 mm
Sicherung Fahrräder auf
Prolschienen Montage an
Fahrradfelgen und Prol-
schiene
8
19
Haken Aufhängung Trageeinheit
2
20a
Dübel, 6 mm
Befestigung Haken (19)
Verbindung Fahrrad-
Prolschienen
4
20b
Schraube M6 × 45 mm
4
20c
Unterlegscheibe 6,5 mm
4
21
Fahrrad-Sicherungs-
gurt, 5 m
Sicherung Fahrräder auf
Prolschienen
1
22
Doppelmaulschlüssel,
10/13 mm
Für alle Schraubverbindun-
gen am Fahrradträger
(Schlüsselweite 10 mm)
1
23
Inbus-Schlüssel, 5 mm
Für Einstellung der
Auschlagpuffer
1
