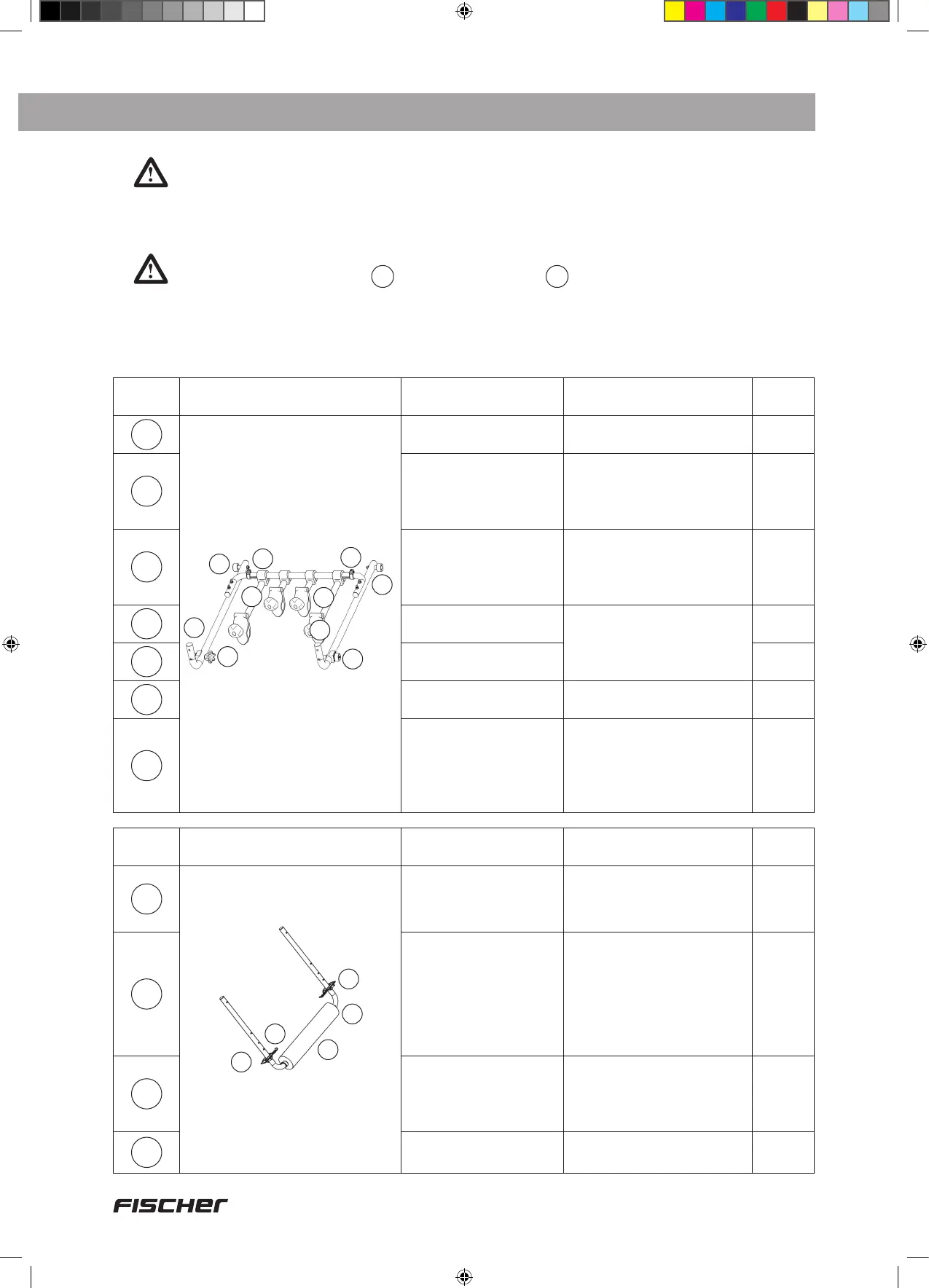

4. Wykaz części dachowego bagażnika rowerowego
Uwaga: Podczas pracy z tymi elementami należy dopilnować, aby w pobliżu nie
znajdowały się dzieci. Dachowy bagażnik rowerowy zawiera małe części, które mogą
zostać połknięte!
Jednostka podstawowa
1
+ Uchwyt rowerowy
2
= bagażnik
Nr części Rysunek Opis Funkcja/zastosowanie Liczba
1
Jednostka bazowa
1
1a
Ramię z uchwytem
na rower 1x, 290 mm,
zamykane
Mocowanie koła po
stronie zewnętrznej
(wstępnie zamontowane
na jednostce bazowej)
2
1b
Ramię z uchwytem
na rower, 100 mm
Mocowanie koła po stronie
wewnętrznej (wstępnie
zamontowane na
jednostce bazowej)
2
1c
Rolka prowadząca
przednia
Prowadzi jednostkę
bazową w szynach
prowadzących (wstępnie
zamontowana)
2
1d
Rolka prowadząca
tylna
2
1e
Zacisk Regulacja szerokości
2
1f
Pokrętło
Zabezpieczanie
jednostki bazowej w
s z y n a c h p r o w a d z ą c y c h ,
wstępnie zamontowane
na jednostce bazowej
2
Nr części Rysunek Opis Funkcja/zastosowanie Liczba
2
Uchwyt rowerowy
Mocowanie rowerów
(montaż na jednostce
bazowej)
1
2a
Zacisk
zabezpieczający
Dodatkowe
zabezpieczenie bagażnika
(wstępnie zamocowane
na jednostce bazowej) z
oznaczeniami „L” (lewy)
oraz „R” (prawy)
2
2b
Profil wykonany z
pianki z tworzywa
sztucznego
Podkładka po stronie
pojazdu (wstępnie
zamocowana na uchwycie
rowerowym)
1
2c
Zacisk Regulacja szerokości
2
1d
1e
1a
1b
1c
1f
1e
1d
1c
1f
2a
2c
2b
2a
2c
