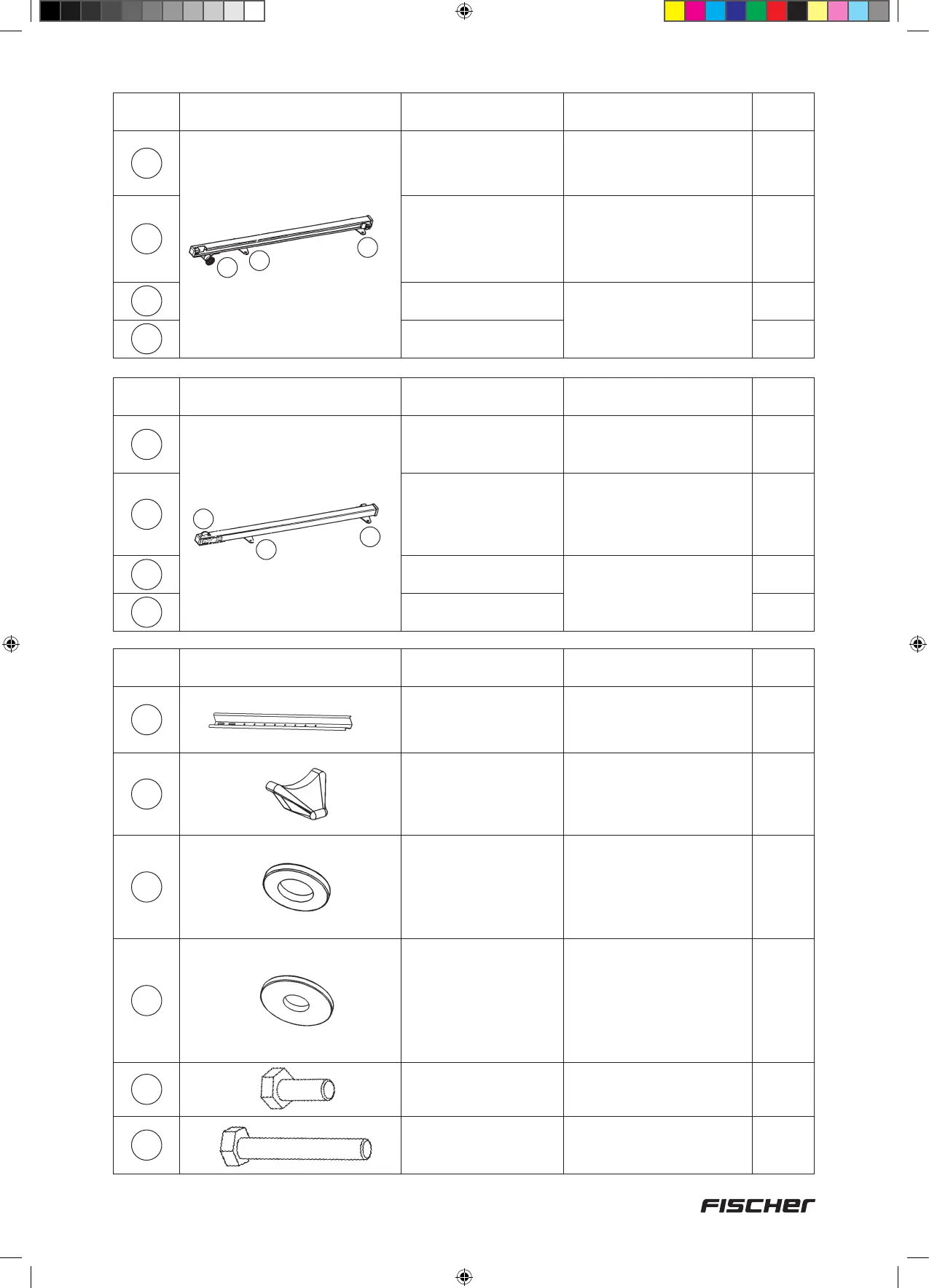

Nr części Rysunek Opis Funkcja/zastosowanie Liczba
3
Krążek podtrzymujący (3a) po
prawej stronie
Szyna prowadząca
lewa
Prowadnik bagażnika/
montaż na podstawie
nośnej
1
3a
Krążek
podtrzymujący
Prowadnik rozłożonego
bagażnika (wstępnie
zamontowany na szynie
prowadzącej)
2
3b
Przednia płyta
podstawy
Podkładka na podsta-
wie nośnej (uprzednio
zamontowana na szynie
prowadzącej)
1
3c
Tylna płyta podstawy
1
Nr części Rysunek Opis Funkcja/zastosowanie Liczba
4
Krążek podtrzymujący (4a) po
prawej stronie
Szyna prowadząca
prawa
Prowadnik bagażnika/
montaż na podstawie
nośnej
1
4a
Krążek
podtrzymujący
Prowadnik rozłożonego
bagażnika (wstępnie
zamontowany na szynie
prowadzącej)
2
4b
Przednia płyta
podstawy
Podkładka na podstawie
nośnej (uprzednio
zamontowana na szynie
prowadzącej)
1
4c
Tylna płyta podstawy
1
3a
3b
3c
4a
4b
4c
Nr części Rysunek Opis Funkcja/zastosowanie Liczba
5
Profilowana szyna na
rower 750 mm
Do mocowania rowerów,
montaż na uchwycie
rowerowym
4
6
Osłona ochronna na
profilowaną szynę na
rower
Zabezpieczenie krawędzi
profilowanej szyny, montaż
na profilowanej szynie
rowerowej
4
7
Podkładka mała,
6,5 mm
Mocowanie profilowanej
szyny rowerowej na
bagażniku (4x), Mocowanie
uchwytu rowerowego na
jednostce bazowej (4x)
8
8
Podkładka duża,
6,5 mm
Łączenie profilowanych
szyn rowerowych (8x),
Mocowanie profilowanych
szyn rowerowych na
bagażniku (4x), Mocowanie
szyn prowadzących na
podstawie nośnej (8x)
20
9
Śruba M6 x 16 mm
Łączenie profilowanych
szyn rowerowych
4
10
Śruba M6 x 35 mm
Mocowanie profilowanych
szyn rowerowych na
bagażniku
4
