86

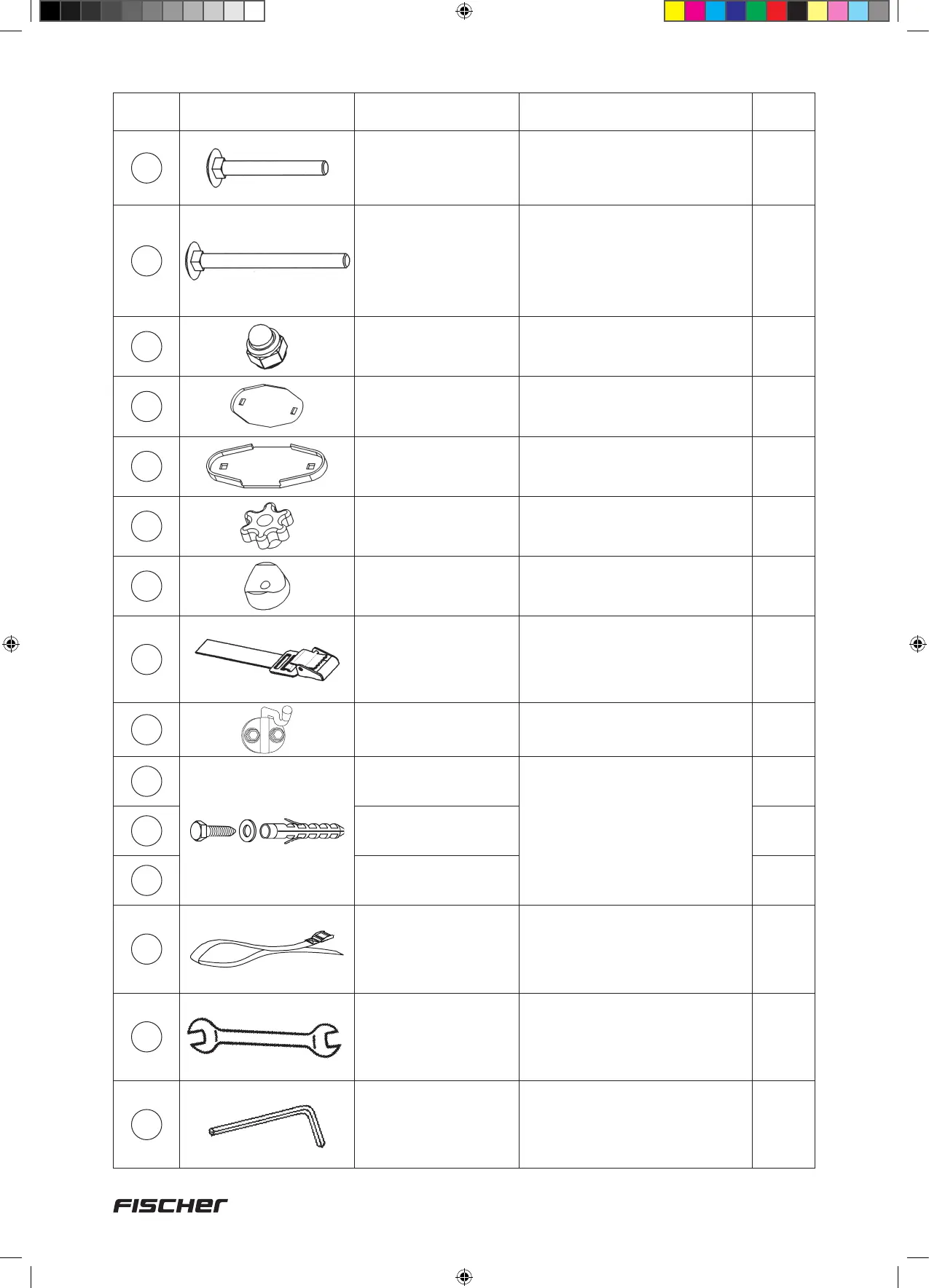

Nr części Rysunek Opis Funkcja/zastosowanie Liczba
11
Śruba podsadzana
M6 x 50 mm
Mocowanie szyny prowadzącej
na podstawie nośnej z belkami o
wysokości do 35 mm
8
12
Śruba podsadzana
M6 x 70 mm
Mocowanie uchwytu rowerowego
na jednostce bazowej (4x),
Mocowanie szyny prowadzącej
na podstawie nośnej z belkami o
wysokości większej niż 35 mm (8x)
12
13
Nakrętka kołpakowa
M6
Połączenia śrubowe (z wyjątkiem
szyny prowadzącej)
12
14
Płyta montażowa
Mocowanie na spodniej stronie
podstawy nośnej
4
15
Profil ochronny do
płyty montażowej oraz
płyty bazowej
Mocowanie na płycie
montażowej
8
16
Nakrętka radełkowana
M6
Mocowanie szyny prowadzącej
na podstawie nośnej
8
17
Uchwyt odstępowy
Mocowanie między uchwytem
rowerowym i jednostką bazową
8
18
Pas zabezpieczający
rower, 330 mm
Mocowanie rowerów do
profilowanych szyn, zakładany
na felgi kół oraz na profilowane
szyny
8
19
Hak Zawieszanie bagażnika
2
20a
Kołek, 6 mm
Mocowanie haka (19), łączenie
profilowanych szyn rowerowych
4
20b
Śruba M6 x 45 mm
4
20c
Podkładka 6,5 mm
4
21
Pas zabezpieczający
rower, 5 m
Mocowanie rowerów do
profilowanych szyn
1
22
Dwustronny klucz
płaski, 10/13 mm
Do wszystkich połączeń
śrubowych na bagażniku
rowerowym (szerokość klucza
10 mm)
1
23
Klucz imbusowy,
5 mm
Do regulowania odbojników
1
