FISCHER 18092 - Assemblage

49
6. Assemblage
3
e
étape
Maintenant, l’élément de base et les
rails de guidage sont séparés l‘un de
l‘autre
Ces pièces se trouvent devant vous :
4
e
étape
Pré-assemblage de l’étrier de
transport pour bicyclette (2) sur
l‘élément de base (1)
Pour cette étape d’assemblage, vous avez
besoin des pièces suivantes :

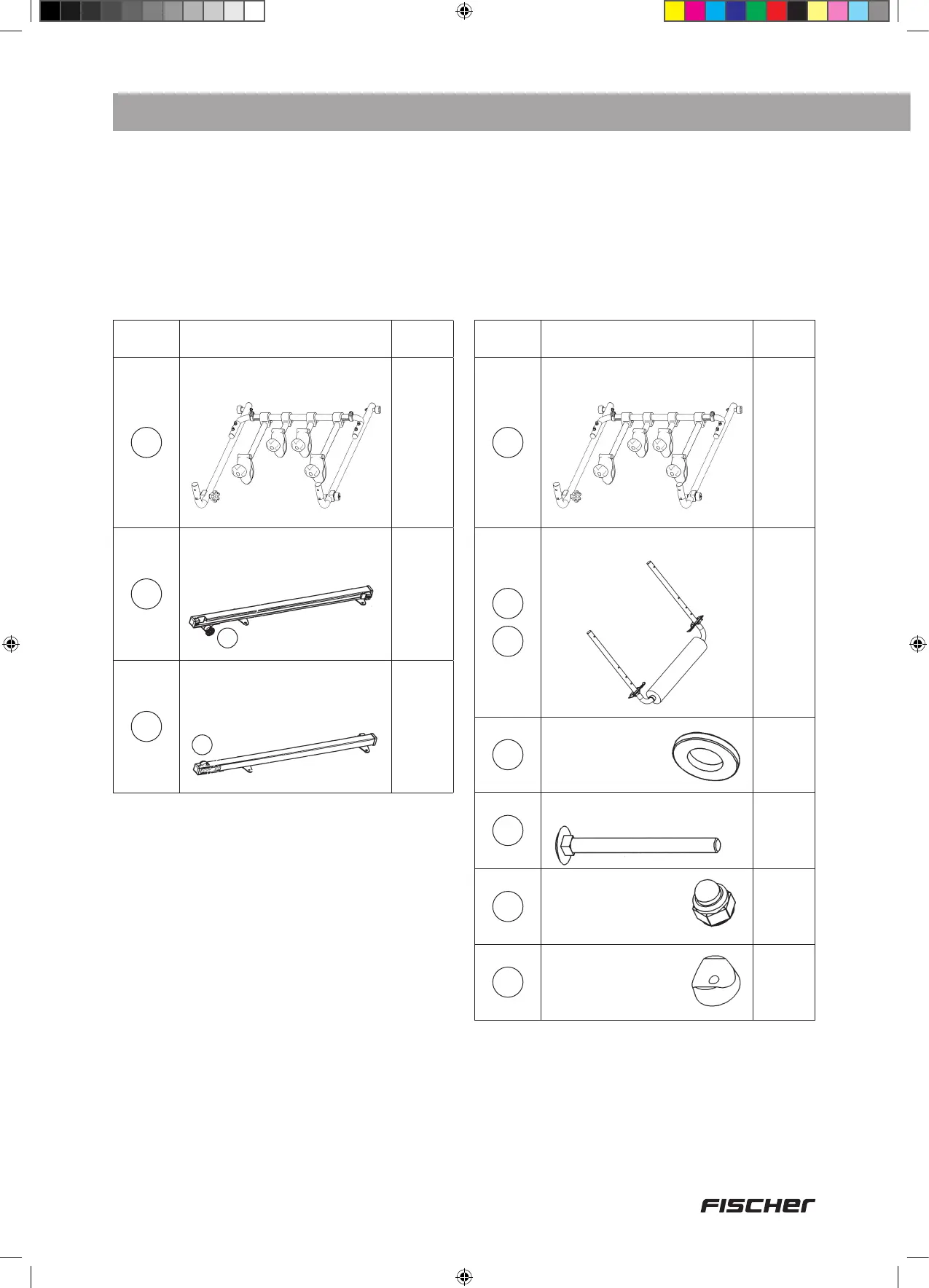

Pièce n° Illustration Quantité
1
Élément de base (1)
1
3
Rail de guidage gauche (3)
(roulette d‘appui (3a) se
trouvant à droite)
1
4
Rail de guidage droit (4)
(roulette d‘appui (4a) se
trouvant à gauche)
1
Pièce n° Illustration Quantité
1
Élément de base (1)
1
2
2c
Étrier de transport pour
bicyclette (2)
y compris les
brides
1
7
Rondelle
6,5 mm,
petite
4
12
Vis à tête bombée
M6 x 70 mm
4
13
Écrou borgne M6
4
17
Entretoise
séparatrice
2
3a
4a
