50

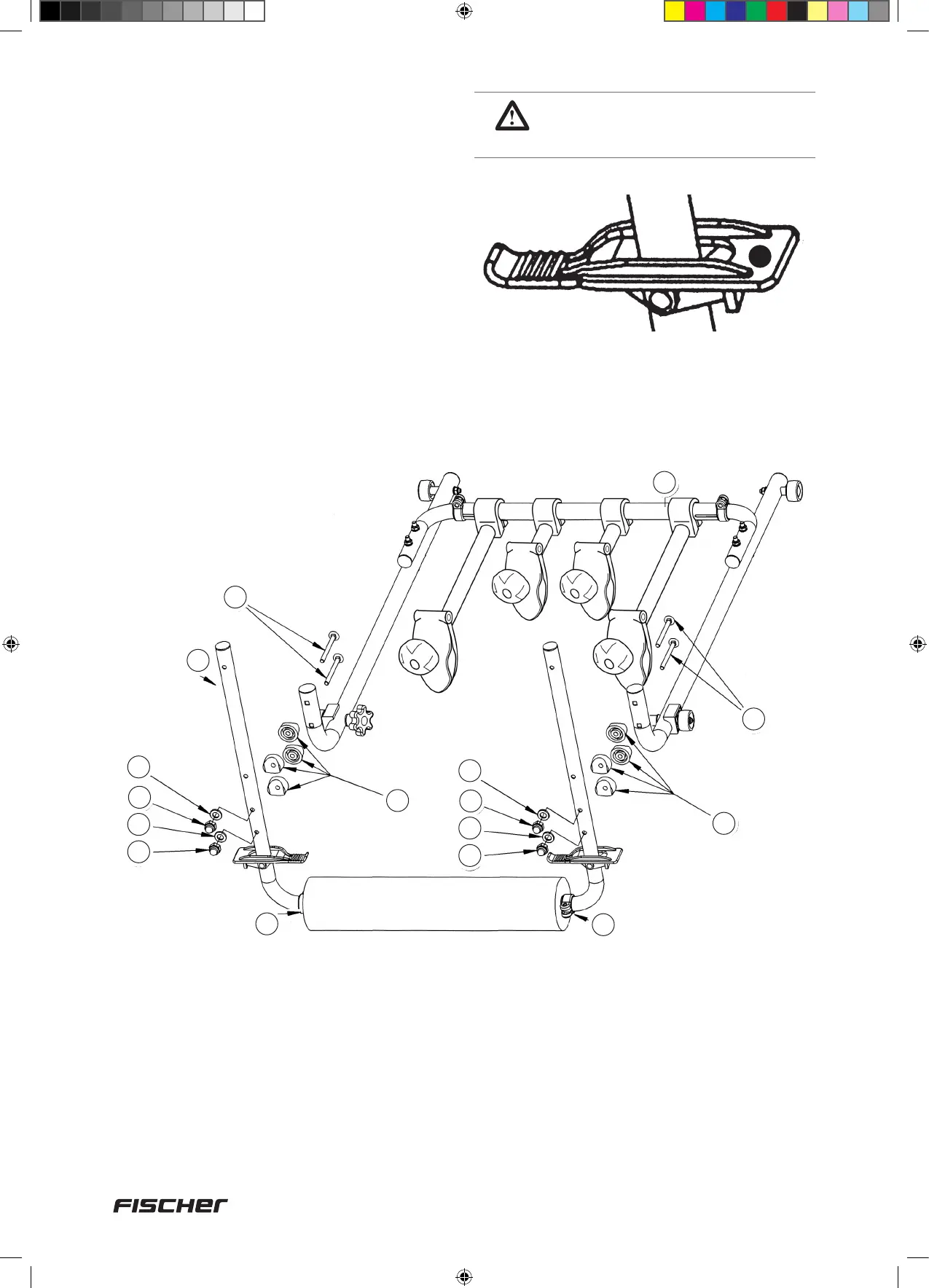

À RESPECTER ABSOLUMENT !
Clip de sécurité droit – à droite
Clip de sécurité gauche – à gauche
(découpe du clip de sécurité droit)
R
2c
2c
17
17
12
1
12
2
7
7
13
13
7
7
13
13
1. Avant le montage, démontez les brides (2c)
de l’étrier de transport pour bicyclette (ne
pas démonter complètement). Pour adapter
la largeur de l’étrier de transport pour
bicyclette (2) à la largeur de l‘élément de
base (1), tirez et/ou insérez les tubes ronds
à gauche et à droite du tube de raccord.
2. Mettez la vis à tête bombée (12) sur la face
interne de l‘élément de base au travers des
perforations.
3. Sur la face extérieure, mettez l’entretoise
(17) et l’étrier de transport pour bicyclette
à l’intérieur des perforations.
4. Sur le côté opposé, mettez la rondelle plate
(7) et vissez l’écrou borgne (13).
