FISCHER 18092 - Page 51

51
6
e
étape
Montage des rails de guidage (3+4)
sur les barres de toit
Pour cette étape d’assemblage, vous avez
besoin des pièces suivantes :
Les deux barres de support de la galerie sont
alignées, c’est-à-dire parallèlement, au même
intervalle. Il est recommandé que le levage
sur le toit soit abaissé du côté du passager
(SÉCURITÉ DURANT LA CIRCULATION
ROUTIÈRE). Par conséquent, le montage des
rails de guidage s’effectue du côté du siège du
passager.
5
e
étape

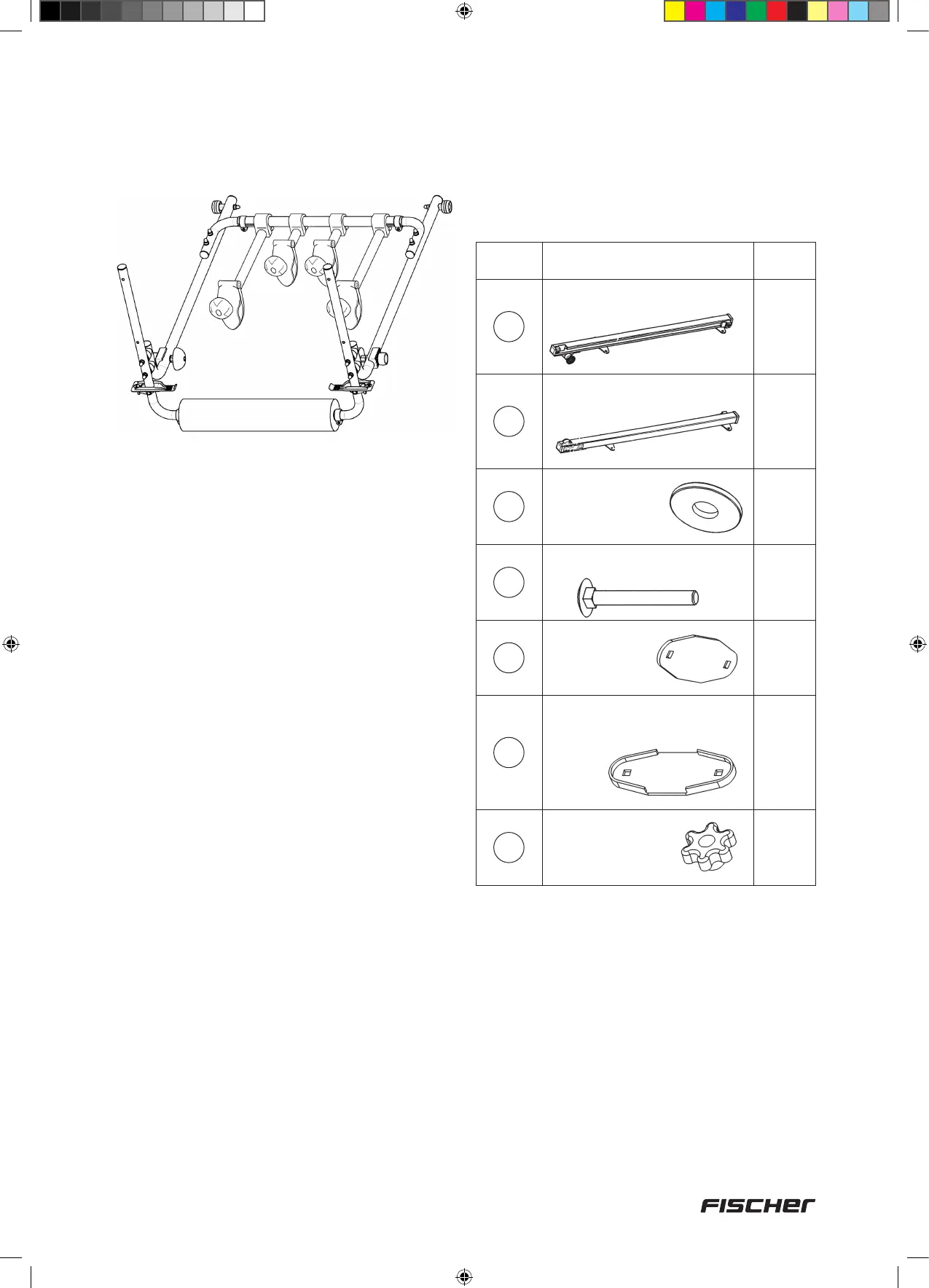

L’élément de transport se trouve
devant vous
Pièce n° Illustration Quantité
3
Rail de guidage gauche
1
4
Rail de guidage droit
1
8
Rondelle plate,
6,5 mm, grande
8
11
Vis à tête bombée,
M6 x 50 mm
8
14
Plaque de
xation
4
15
Prolé de protection pour
plaque de xation et socle
8
16
Écrou moleté M6
8
