FISCHER 18092 - Liste des Pièces du Porte-Vélos Avec Levage Sur Le Toit

44

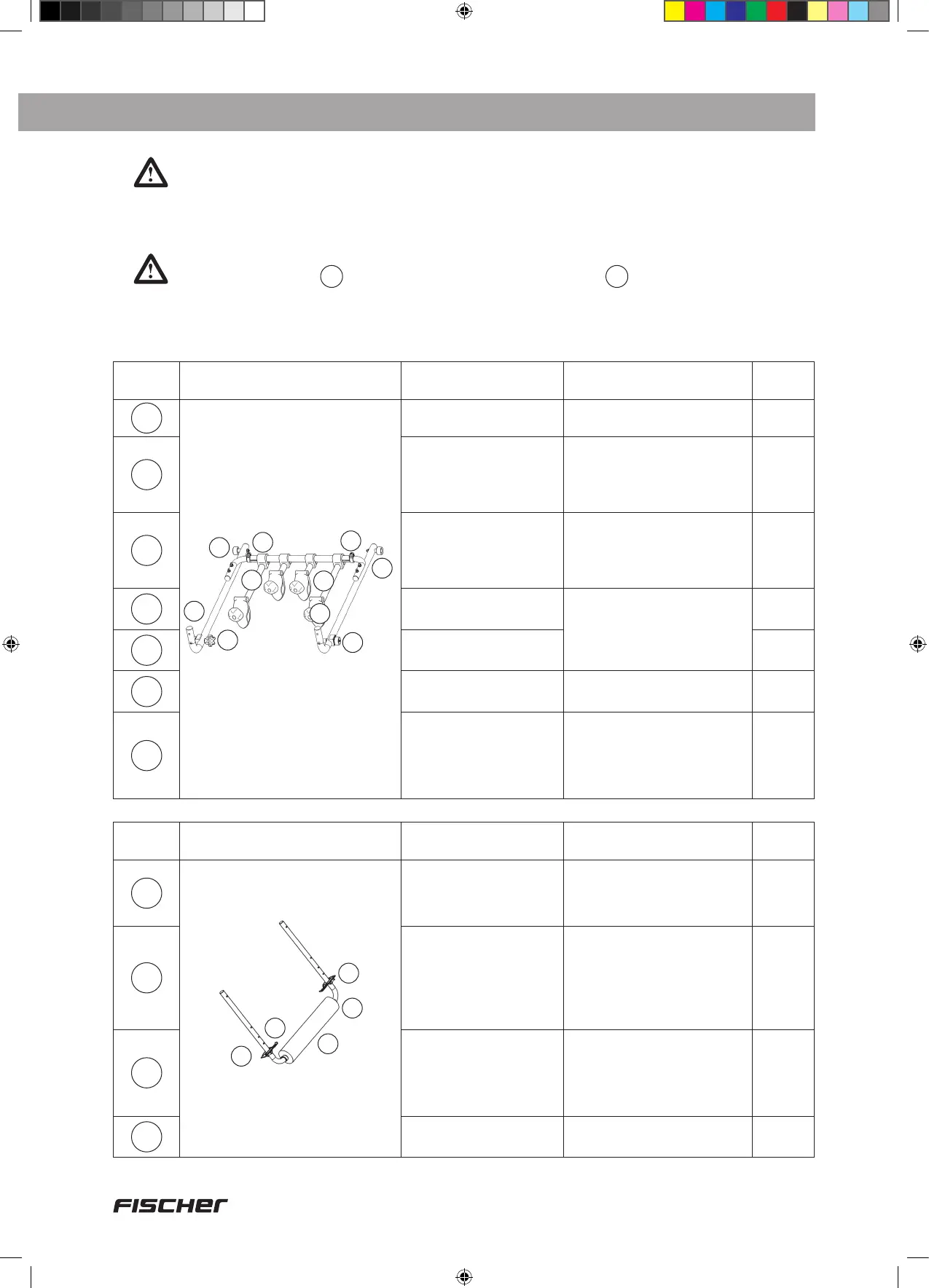

4. Liste des pièces du porte-vélos avec levage sur le toit
Attention : lorsque vous travaillez avec toutes les pièces, veillez à ce qu‘aucun enfant
en bas âge ne se trouve à proximité. Le porte-vélos avec levage sur le toit contient
des petites pièces qui peuvent être avalées !
Élément de base
1
+ étrier de transport pour bicyclette
2
= élément de transport
Pièce n° Illustration Désignation Fonction/utilisation Quantité
1
élément de base
1
1a
bras de support pour
bicyclette, 290 mm,
1 xation
verrouillable de la roue
extérieure, (préassemblée
sur l’élément de base)
2
1b
bras de support pour
bicyclette, 100 mm
Fixation de la roue interne,
(préassemblée sur
l’élément de base)
2
1c
Galet de guidage
avant
Guidage de l’élément de
base dans les rails de
guidage (préassemblé)
2
1d
Galet de guidage
arrière
2
1e
Bride Réglage de la largeur
2
1f
Molette
Sécurité de l’élément de
base dans les rails de
guidage, préassemblé
sur l’élément de base
2
Pièce n° Illustration Désignation Fonction/utilisation Quantité
2
Étrier de transport
pour bicyclette
Insertion des bicyclettes
(montage sur l’élément
de base)
1
2a
Clip de sécurité
Sécurité supplémentaire
- élément de transport,
(préassemblé sur l’élément
de base) marqué avec
« L » ou « R »
2
2b
Prolé avec
rembourrage en
mousse
Rembourrage du côté du
véhicule, (préassemblé
sur l’étrier de transport
pour bicyclette)
1
2c
Bride Réglage de la largeur
2
1d
1e
1a
1b
1c
1f
1e
1d
1c
1f
2a
2c
2b
2a
2c
