45

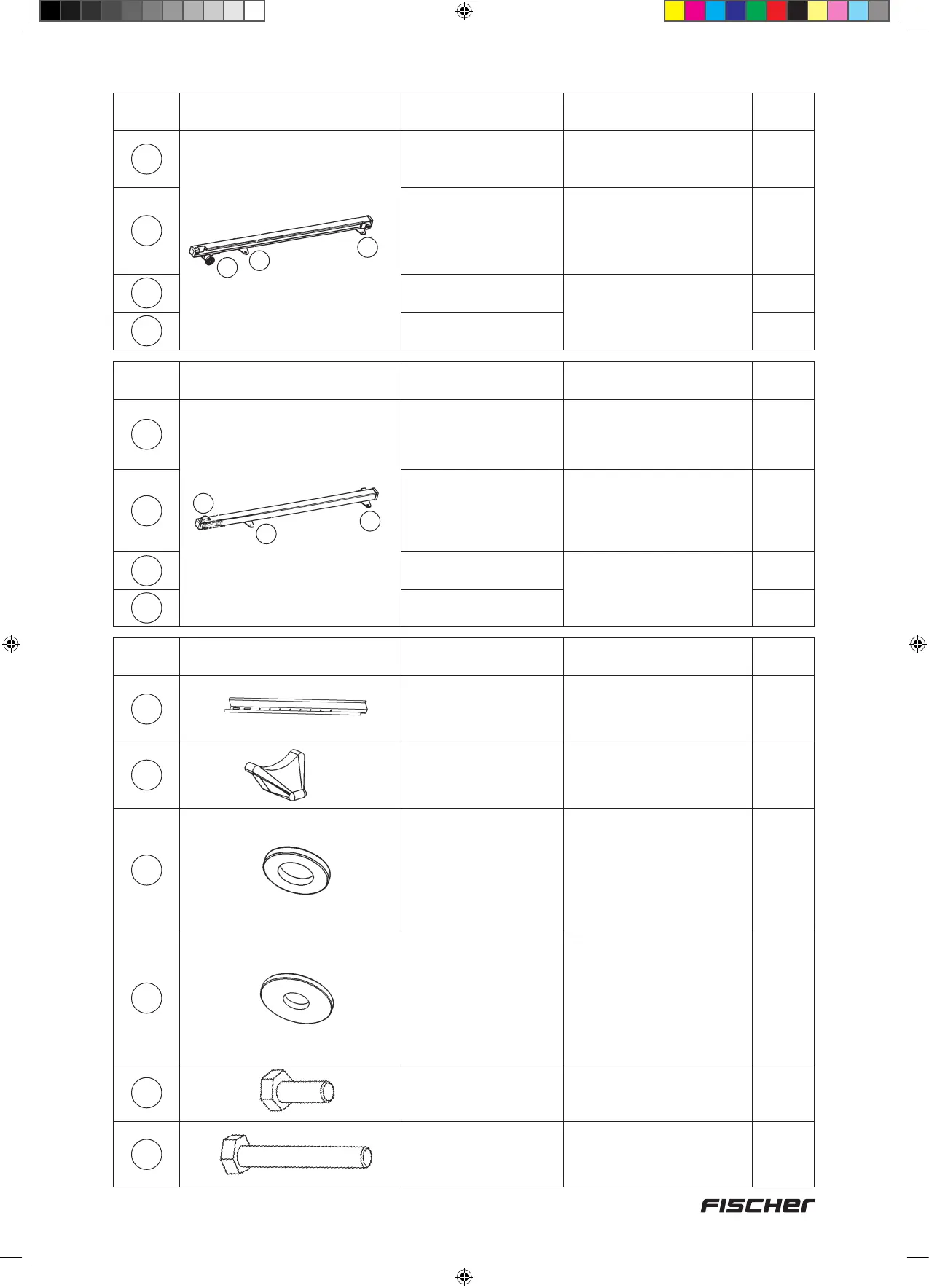

Pièce n° Illustration Désignation Fonction/utilisation Quantité
3
Roulette d‘appui (3a) se
trouvant à droite
Rail de guidage
gauche
Guidage de l’élément de
transport/montage sur les
barres de toit
1
3a
Roulette d‘appui
Guidage de l’élément
de transport enlevé
(préassemblé sur le rail
de guidage)
2
3b
Socle avant Revêtement sur les barres
de toit (préassemblées sur
les rails de guidage)
1
3c
Socle arrière
1
Pièce n° Illustration Désignation Fonction/utilisation Quantité
4
Roulette d‘appui (4a) se
trouvant à droite
Rail de guidage
droit
Guidage de l’élément de
transport/montage sur les
barres de toit
1
4a
Roulette d‘appui
Guidage de l’élément
de transport enlevé
(préassemblé sur le rail
de guidage)
2
4b
Socle avant
Revêtement sur les barres
de toit (préassemblées sur
les rails de guidage)
1
4c
Socle arrière
1
3a
3b
3c
4a
4b
4c
Pièce n° Illustration Désignation Fonction/utilisation Quantité
5
Rail prolé pour
bicyclette 750 mm
Insertion des bicyclettes,
montage sur l’étrier de
transport de la bicyclette
4
6
Clapet de protection
pour rail prolé pour
bicyclettes
Protection des arêtes pour
rail prolé, montage sur le
rail prolé pour bicyclettes
4
7
Rondelle plate,
6,5 mm, petite
Montage du rail prolé pour
bicyclette sur l’élément de
transport (4x), Montage de
l’étrier de transport pour
bicyclette sur l’élément de
base (4x)
8
8
Rondelle plate,
6,5 mm, grande
Raccordement des rails
prolés pour bicyclette (8x),
Montage des rails prolés
pour bicyclette sur l’élément
de transport (4x), Montage
des rails de guidage sur les
barres de toit (8x)
20
9
Vis M6 x 16 mm
Raccordement des rails
prolés pour bicyclette
4
10
Vis M6 x 35 mm
Montage des rails prolés
pour bicyclette sur
l’élément de transport
4
