FISCHER 18092 - Page 46

46

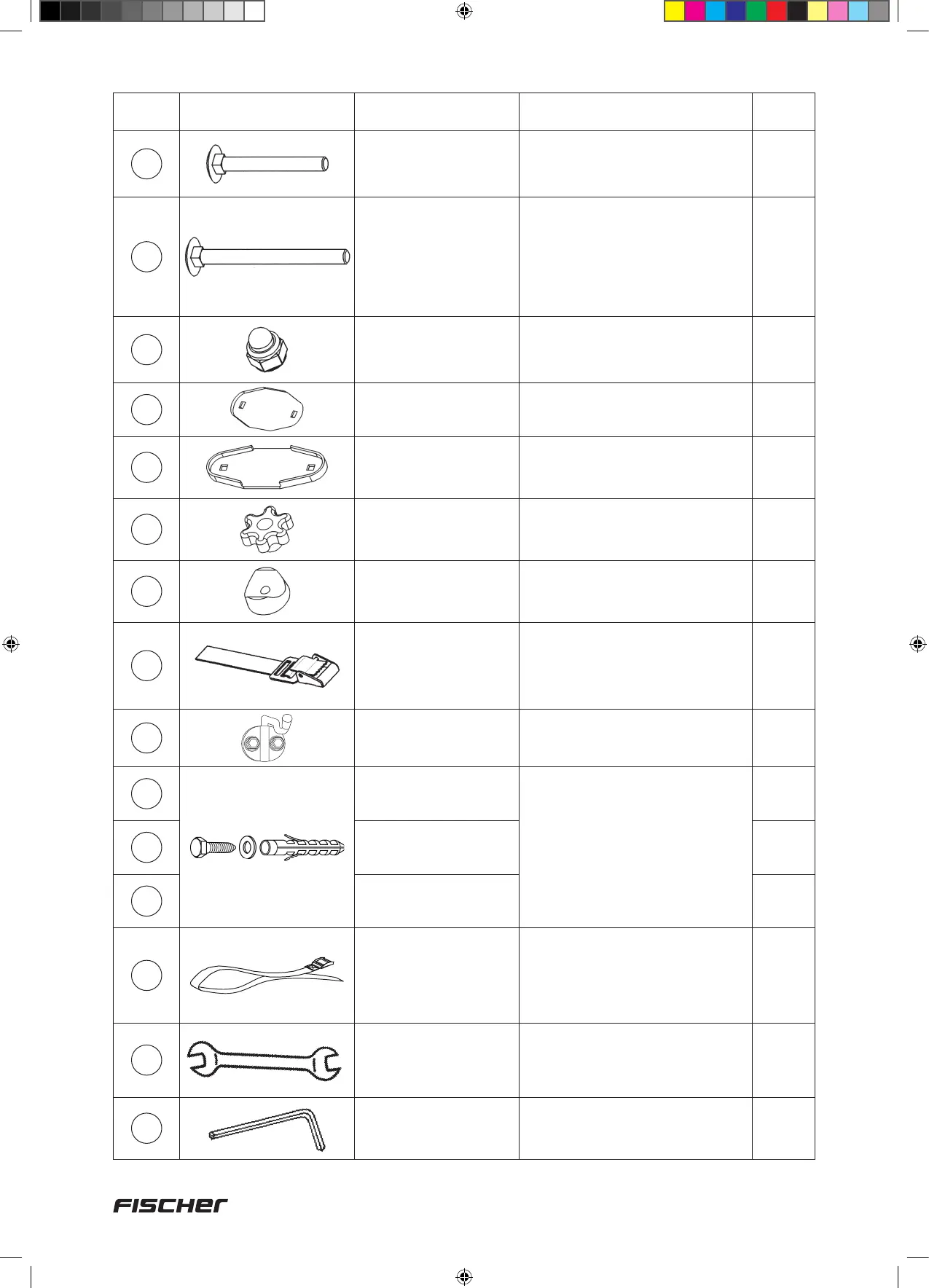

Pièce n° Illustration Désignation Fonction/utilisation Quantité
11
Vis à tête bombée
M6 x 50 mm
Montage des rails de guidage sur
les barres de toit avec hauteur des
barres jusqu’à 35 mm
8
12
Vis à tête bombée
M6 x 70 mm
Montage de l’étrier de transport
pour bicyclette sur l’élément de
base (4x), Montage du rail de
guidage sur barres de galerie sur
hauteur des barres plus grande
que 35 mm (8×)
12
13
Écrou borgne M6
Raccordements boulonnés
(exception faite des rails de
guidage)
12
14
Plaque de xation
Montage en-dessous des barres
de toit
4
15
Prolé de protection
pour plaque de
xation et socle
Montage sur la plaque
de xation
8
16
Écrou moleté M6
Fixation du rail de guidage sur
barres de toit
8
17
Entretoise séparatrice
Montage entre l’étrier de
transport pour bicyclette et
l’élément de base
8
18
Sangle de sécurité
pour bicyclette,
330 mm
Sécurité des bicyclettes sur les
rails prolés, Montage sur les
jantes des bicyclettes et sur le
rail prolé
8
19
Crochet
Suspension de l’élément de
transport
2
20a
Cheville, 6 mm
Fixation du crochet (19)
Raccordement des rails prolés
pour bicyclette
4
20b
Vis M6 x 45 mm
4
20c
Rondelle 6,5 mm
4
21
Sangle de sécurité
pour bicyclette, 5 m
Sécurité des bicyclettes sur les
rails prolés
1
22
Clé à fourche double,
10/13 mm
Pour tous les raccordements
boulonnés sur le porte-vélos
(ouverture de la clé 10 mm)
1
23
Clé hexagonale,
5 mm
Pour le réglage de l’amortisseur
d‘amplitude
1
