90
BEZWZGLĘDNIE
PRZESTRZEGAĆ!
Prawy zacisk zabezpieczający
– po prawej; Lewy zacisk
zabezpieczający – po lewej
(Rysunek przedstawia prawy zacisk
zabezpieczający)
R
2c
2c
17
17
12
1
12
2
7
7
13
13
7
7
13
13

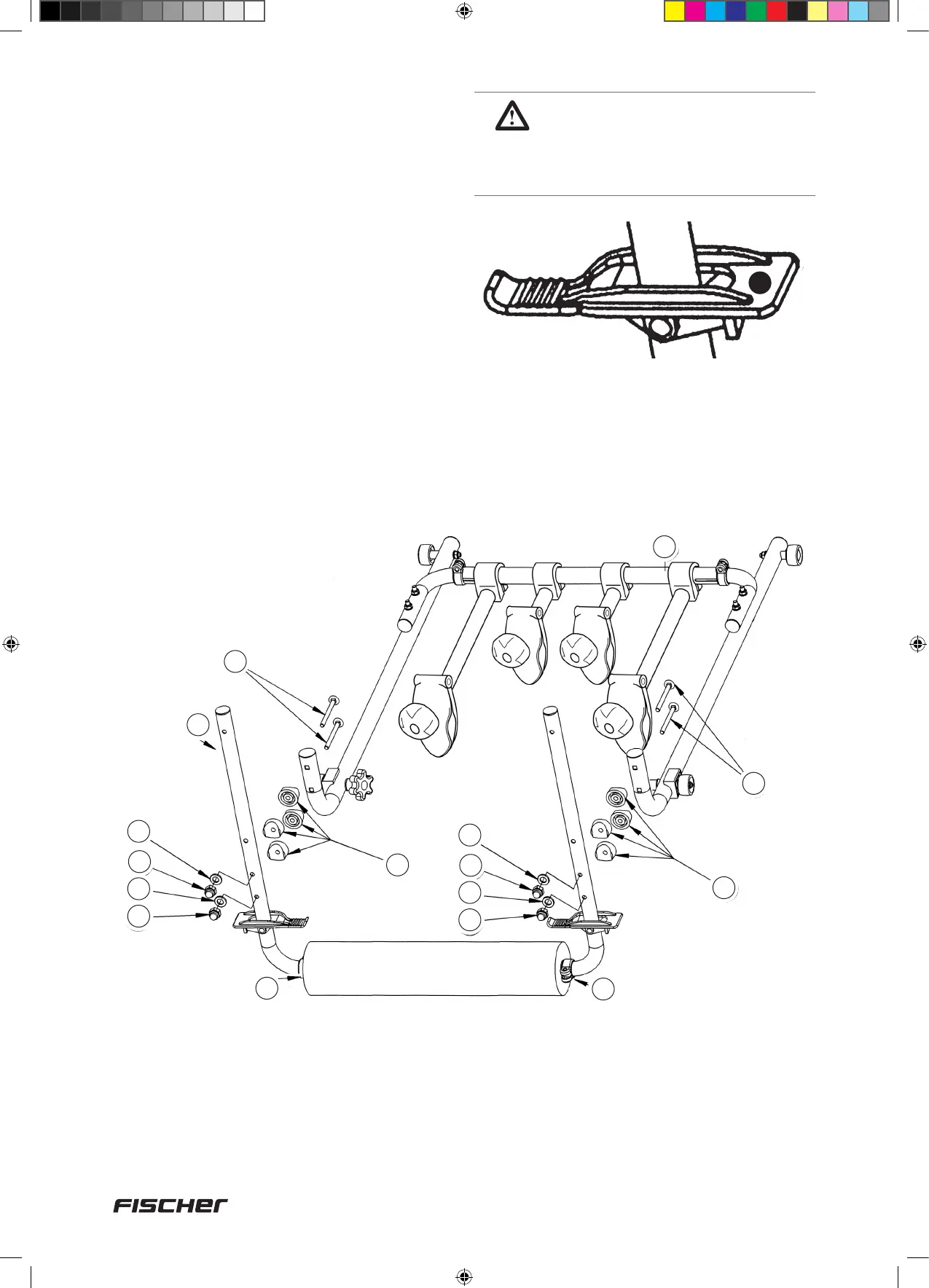

1. Przed montażem należy poluzować zacisk
(2c) na uchwycie rowerowym (nie odkręcać
całkowicie). Aby dopasować szerokość
uchwytu rowerowego (2) do szerokości
jednostki bazowej (1), rury zamocowane po
lewej i prawej stronie należy zdjąć z rury
łączącej.
2. Po wewnętrznej stronie jednostki bazowej
wprowadzić w otwór śrubę podsadzaną (12).
3. W otworach znajdujących się po
wewnętrznej stronie należy osadzić
zewnętrzny uchwyt odstępowy (17) oraz
uchwyt rowerowy.
4. Po przeciwnej stronie nałożyć podkładkę (7)
i przykręcić nakrętkę kołpakową (13).
