Krok 6
Mocowanie szyn prowadzących (3+4)
na podstawie nośnej
Na tym etapie montażu potrzebne będą
następujące części:
Belki bagażnika muszą być względem siebie
równoległe, tzn. odległość między nimi musi
być taka sama na całej ich długości. Zaleca
się, aby opuszczać bagażnik dachowy po
stronie pasażera (W CELU ZAPEWNIENIA
BEZPIECZEŃSTWA W RUCHU
DROGOWYM). W związku z tym szyny
prowadzące należy zamontować właśnie po
stronie pasażera.

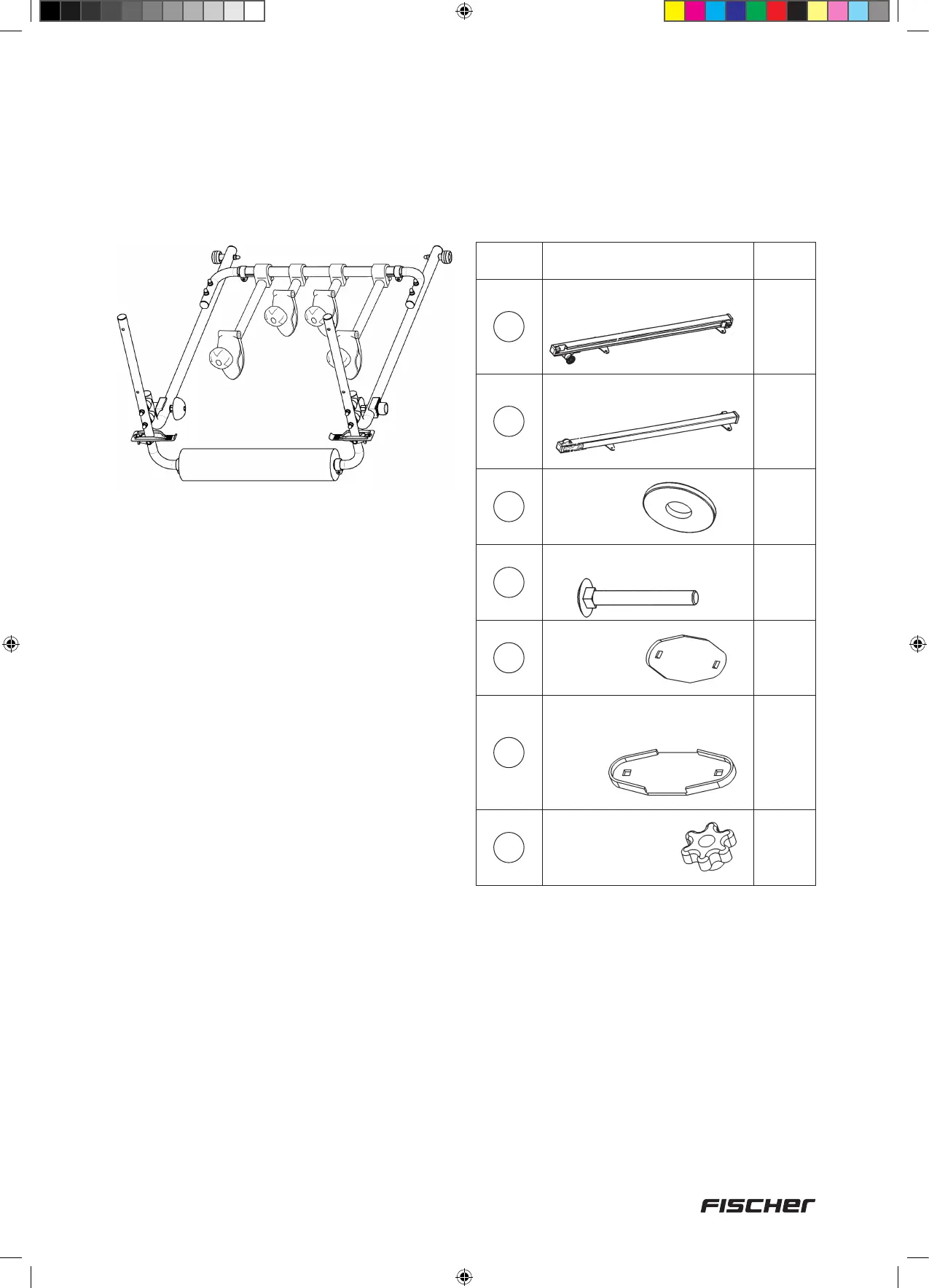

Krok 5
Bagażnik na tym etapie wygląda w
następujący sposób
Nr części Rysunek Liczba
3
Szyna prowadząca lewa
1
4
Szyna prowadząca prawa
1
8
Podkładka,
6,5 mm,
duża
8
11
Śruba podsadzana,
M6 x 50 mm
8
14
Płyta
mocująca
4
15
Profil ochronny do płyty
mocującej i płyty bazowej
8
16
Nakrętka
kołpakowa M6
8
