92

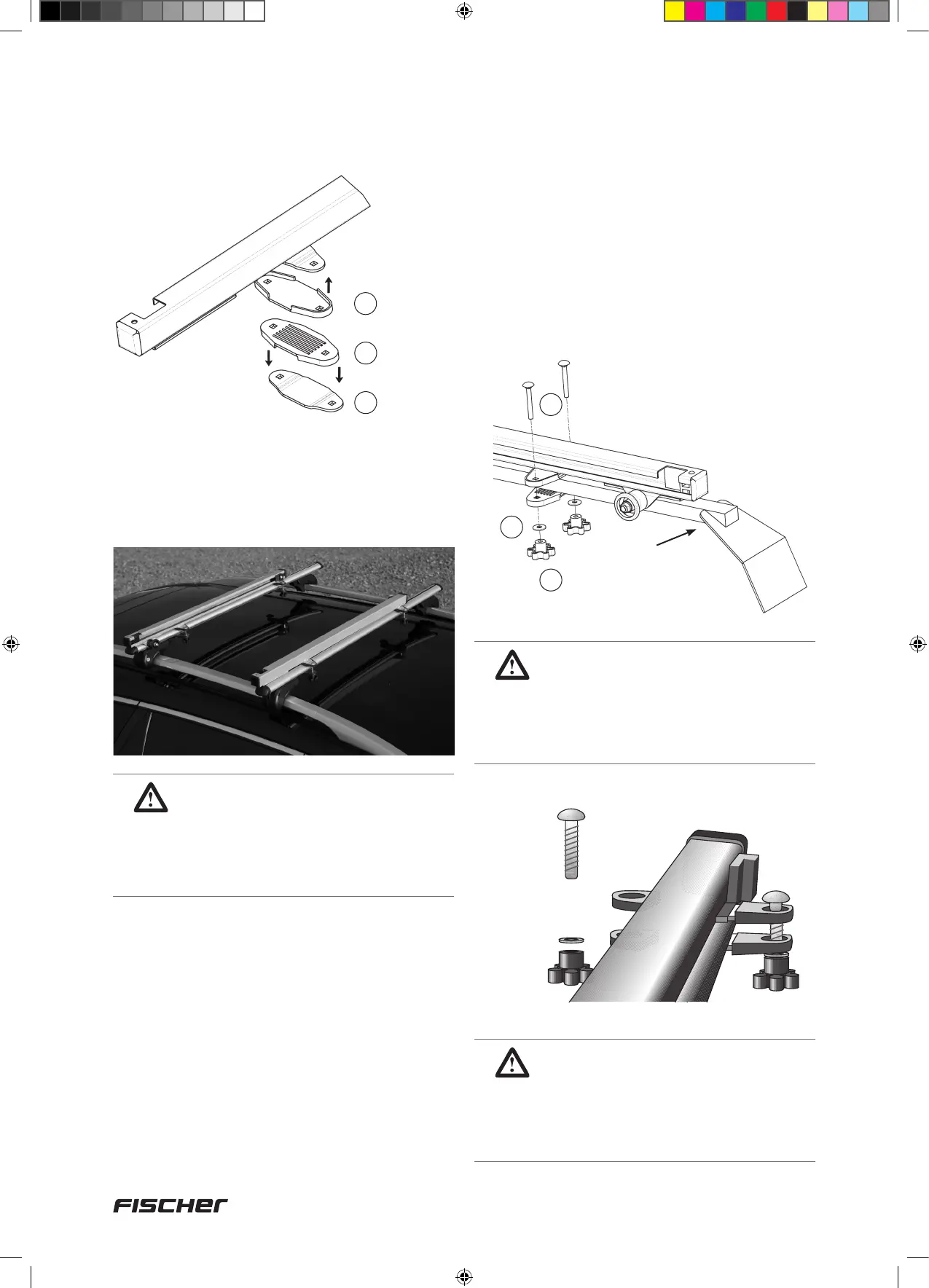

1. Profil ochronny (15) należy docisnąć do płyty
bazowej szyny prowadzącej (3b+c/4b+c)
oraz do płyty mocującej (14).
2. Szyny prowadzące (3+4) z otworami
skierowanymi do przodu należy nasunąć na
belki bagażnika.
WAŻNE!
Krążek podtrzymujący (3a+4a)
musi znajdować się co najmniej
na wysokości krawędzi dachu
(nie przesuwać go bardziej do
wewnątrz).
WSKAZÓWKA:
Tylną płytę montażową należy
przykręcić luźno, aby możliwe było
wyrównanie szyn prowadzących
podczas nasuwania ich na
bagażnik.
R A D A :
Aby ułatwić mocowanie szyn
prowadzących na podstawie
nośnej, płytę mocującą należy
wstępnie zamontować jedynie po
jednej stronie.
14
15
Podstawa
nośna
11
16
8
W przypadku podstaw
nośnych z belkami o
wysokości powyżej 35 mm
należy zastosować śruby
podsadzane (12).
15
3. Śruba podsadzana (11) – niezbędna w
przypadku mocowania do podstawy nośnej
z belkami o wysokości powyżej 35 mm
Sposób użycia śrub podsadzanych (12)
– wsunąć od góry w otwory w płycie
bazowej (3b+c/4b+c). Pod spodem należy
umieścić płytę montażową (14) z gumowym
profilem, docisnąć do góry i zabezpieczyć
podkładką (8). Przykręcić nakrętkę (16)
kołpakową. Mocno przykręcić przednią
płytę montażową. Tylną płytę montażową
należy natomiast przykręcić luźno.
