93

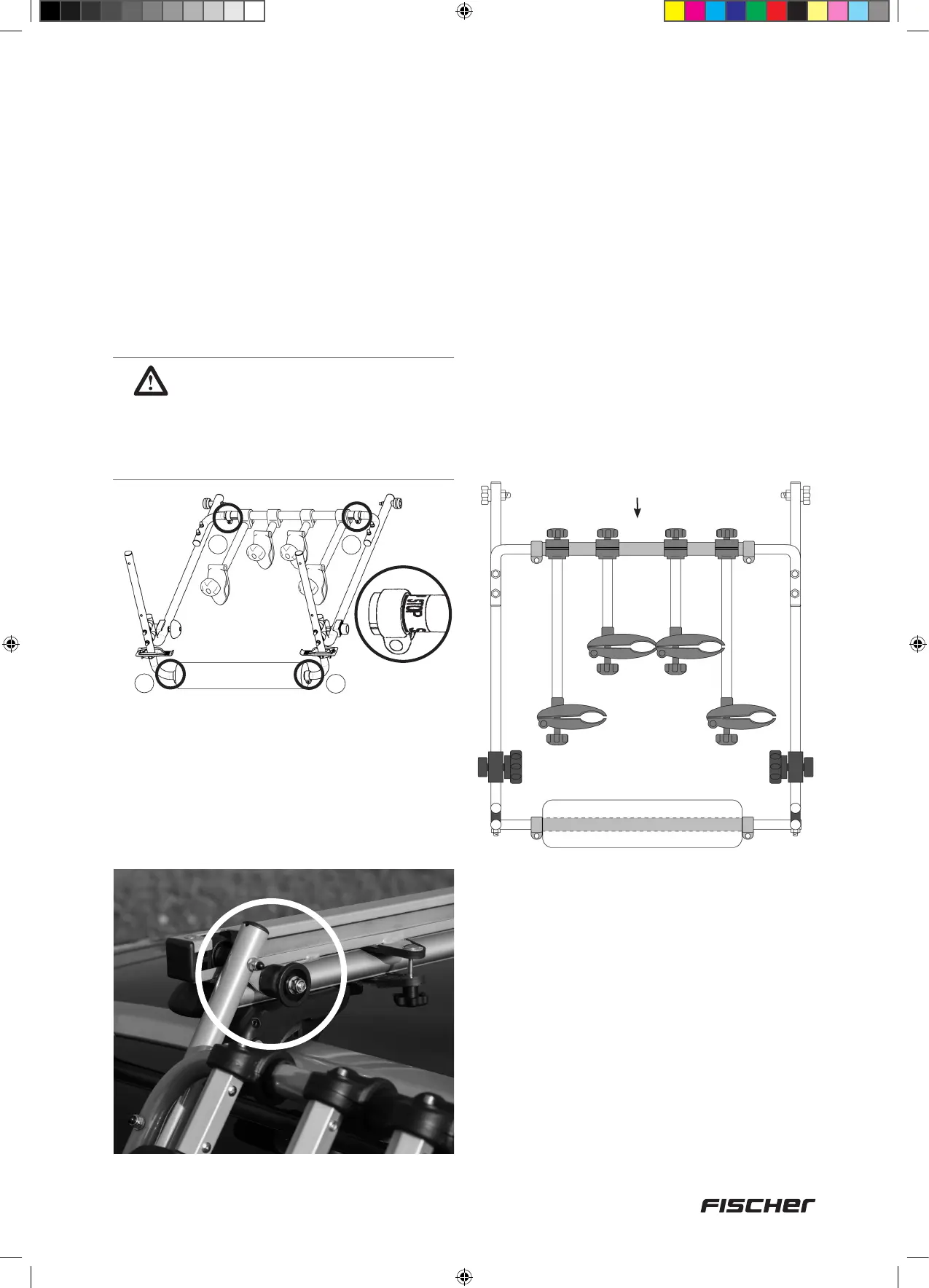

Szyny prowadzące należy zamontować na
podstawie nośnej.
1. Poluzować śruby zaciskowe (1e+2c)
przy bagażniku (nie należy odkręcać ich
całkowicie). Po poluzowaniu śrub możliwe
będzie przesuwanie rur.
2. Tylną rolkę prowadzącą (1d) bagażnika
należy po jednej stronie dopasować do
otworu szyny prowadzącej. W tym celu
należy przesuwać rolkę prowadzącą (1d), aż
wyrówna się z otworem szyny prowadzącej i
tym samym się w nim osadzi.
Krok 7
Dopasowywanie szerokości bagażnika do szerokości szyn prowadzących.
U W A G A !
Minimalna głębokość, na jaką
szyny muszą pozostać wsunięte
wynosi 65 mm. Po osiągnięciu
maksymalnej szerokości widoczne
będzie oznaczenie.
1e
2c
1e
3. Bagażnik należy ostrożnie oprzeć na
profilu z pianki z tworzywa sztucznego (2b)
po stronie pojazdu i upewnić się, że rura
łącząca znajduje się po środku, między lewą
i prawą stroną. W razie potrzeby przesunąć
rurę tak, aby znalazła się na środku.
Ponownie upewnić się, że nie przekroczono
maksymalnej dozwolonej szerokości
(przestrzegać oznaczeń).
4. Mocno przykręcić śruby zaciskowe (1e+2c)
do bagażnika.
5. Podnieść bagażnik w sposób opisany
w Kroku 10 i wyregulować szerokość
uchwytu rowerowego tak, aby przednia
rolka prowadząca (1c) dopasowała się do
otworu szyny prowadzącej. Następnie należy
dokręcić śruby dociskowe (2c) i ponownie
podnieść bagażnik, umieszczając go na
dachu pojazdu w sposób opisany w Kroku 11.
Rura łącząca
