Na tym etapie montażu potrzebne będą
następujące części:
Krok 8
Montaż szyn profilowanych (5)
Nr części Rysunek Liczba
5
Profilowana szyna rowerowa,
750 mm
4
6
Osłona ochronna na
profilowaną szynę
rowerową
8
8
Podkładka,
6,5 mm, duża
8
9
Śruba
M6 × 16 mm
8
13
Nakrętka
kołpakowa M6
8
5
9
8
5
6
8
13

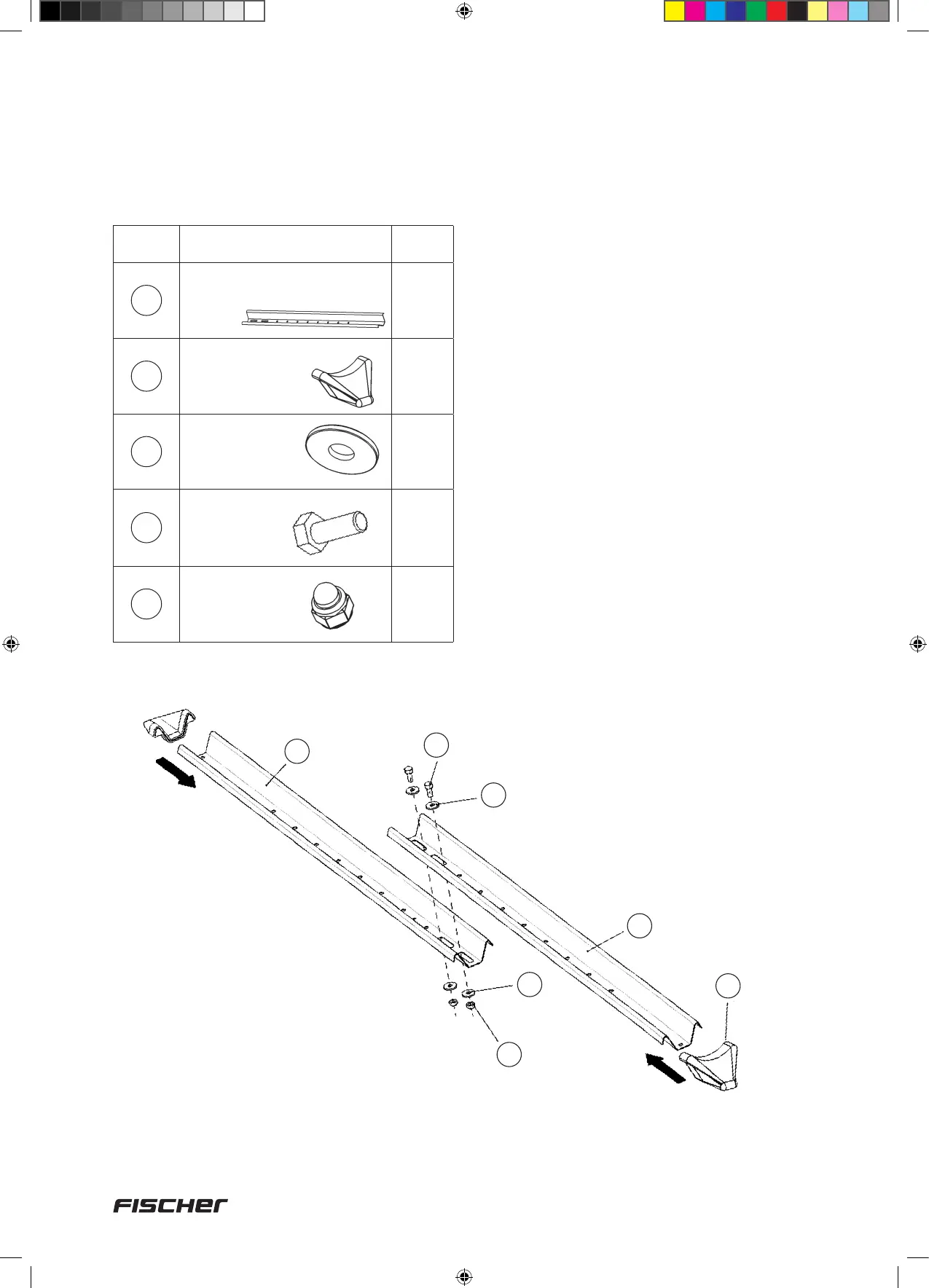

1. Nałożyć na siebie 2 profilowane szyny (5).
2. Śrubę (9) włożyć w podkładkę (8), a
następnie wsunąć w otwór znajdujący się po
wewnętrznej stronie profilowanej szyny.
3. Po zewnętrznej stronie umieścić kolejną
podkładkę (8) i przykręcić nakrętkę
kołpakową (13).
4. Na oba końce założyć ochronne osłony (6).
