95
Na tym etapie montażu potrzebne będą
następujące elementy:
Na tym etapie szerokość bagażnika jest
już odpowiednio dopasowana, a bagażnik
odpowiednio założony na szynach
prowadzących (3+4).
Aktualne położenie:
Bagażnik opuszczony po stronie pojazdu.

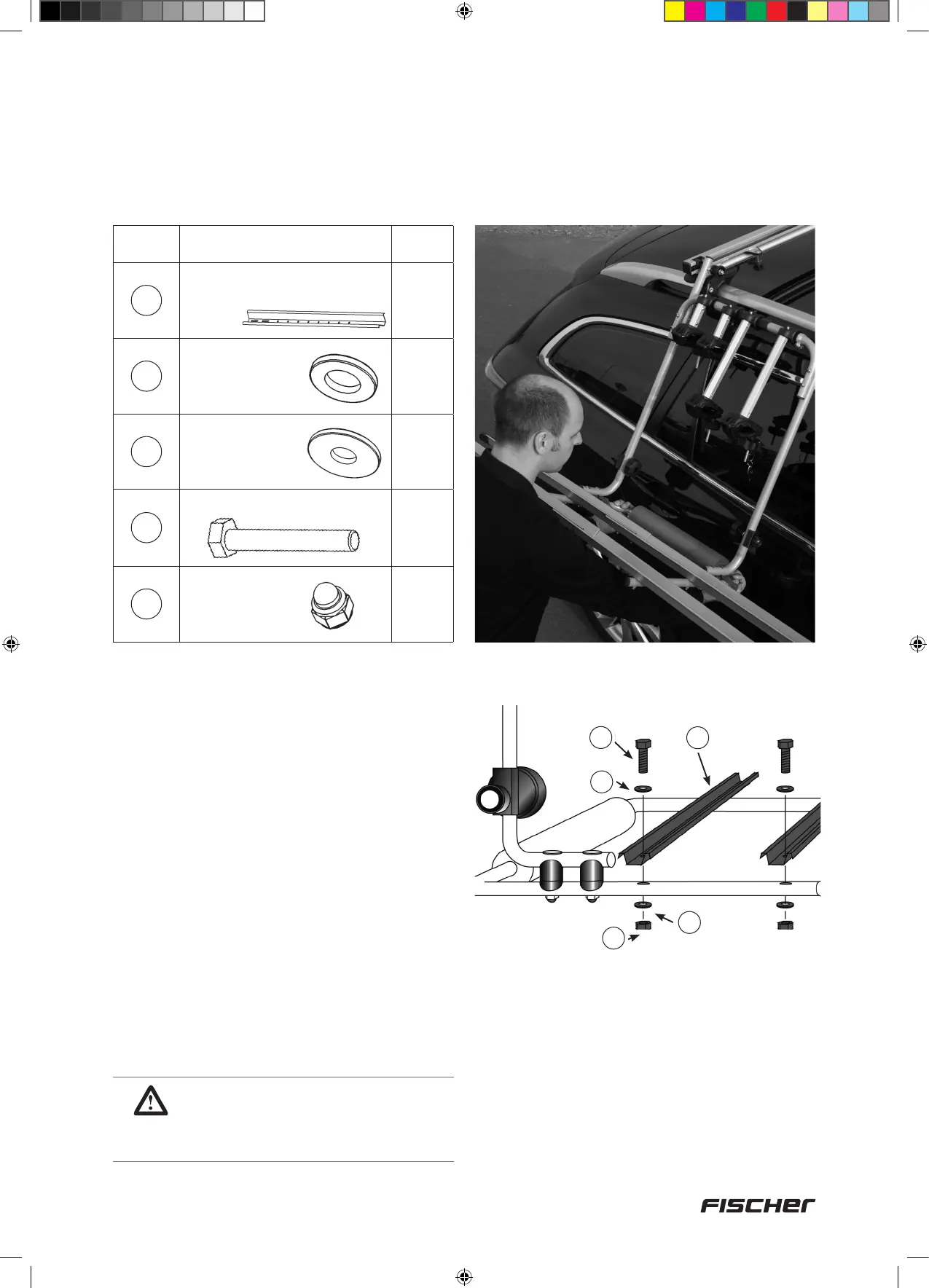

1. Profilowaną szynę (5) należy umieścić na
uchwycie rowerowym.
2. Śrubę (10) włożyć w podkładkę (8), a
następnie wsunąć ją w otwór uchwytu
rowerowego.
3. Pod spodem nałożyć podkładkę (7) i
przykręcić nakrętkę kołpakową (13).
Krok 9
Mocowanie profilowanej szyny (5) na bagażniku
WSKAZÓWKA:
Należy dopilnować, aby odstęp
między profilowanymi szynami był
taki sam na całej długości.
13
7
510
8
Num.
parti
Figura
Quantità
5
Profilowana szyna rowerowa,
750 mm
2
7
Podkładka,
6,5 mm, mała
4
8
Podkładka,
6,5 mm, duża
4
10
Śruba M6 × 35 mm
4
13
Nakrętka
kołpakowa M6
4
5
10
8
13
7
18092_Betriebsanleitung_D_GB_F_IT_PL.indd 95 13.02.15 11:26
