96
Na tym etapie montażu potrzebne będą
następujące elementy:
Profilowane szyny są już zamontowane. W
pełni złożony bagażnik można teraz podnieść
na dach pojazdu.
1. Bagażnik należy chwycić po obu stronach
profilu z tworzywa sztucznego (2b) i
podnieść do góry.
2. Po uzyskaniu odpowiedniego położenia
(położenie poziome) przesunąć bagażnik
do tyłu, aż przednia rolka prowadząca (1c)
zaskoczy na szynie prowadzącej (3+4).

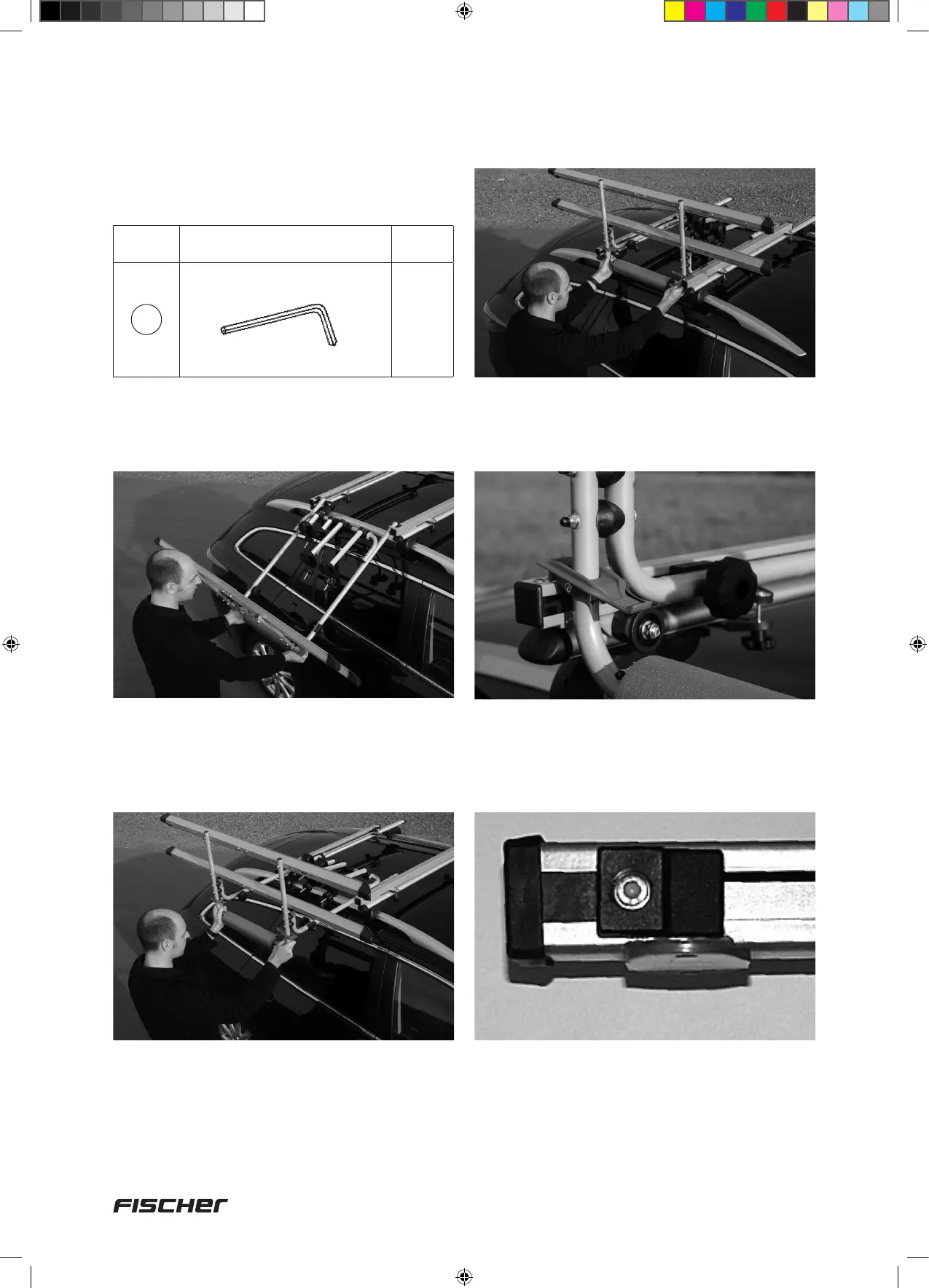

Krok 10
Podnoszenie bagażnika na dach pojazdu
Nr części Rysunek Liczba
23
Klucz imbusowy, 5 mm
1
3. Nieznacznie podnieść przednią część
bagażnika i wsunąć przednią rolkę
prowadzącą w otwór szyny prowadzącej.
4. Przesuwać bagażnik do tyłu, aż zatrzaski
zabezpieczające (2a) zaskoczą w otworze
szyny prowadzącej. Pokrętło (1f) należy
mocno przykręcić.
5. Po nasunięciu bagażnika na szyny punkt
oporowy musi znajdować się dokładnie po
przeciwnej stronie.
