Für diesen Aufbauschritt benötigen Sie
folgende Bauteile:
Die Trageeinheit ist in der Breite angepaßt und
in die Führungs schienen (3+4) eingehängt.
Jetzige Position:
Trageeinheit an Fahrzeugseite angelehnt.
1. Profilschiene (5) an Oberseite des Fahrrad-
Tragebügels anhalten.
2. Schraube (10) zuerst durch Unterlegscheibe
(8), dann von oben nach unten durch
Bohrung des Fahrrad-Tragebügels stecken.
3. Auf Unterseite Unterlegscheibe (7) auf setzen
und Hutmutter (13) aufschrauben.

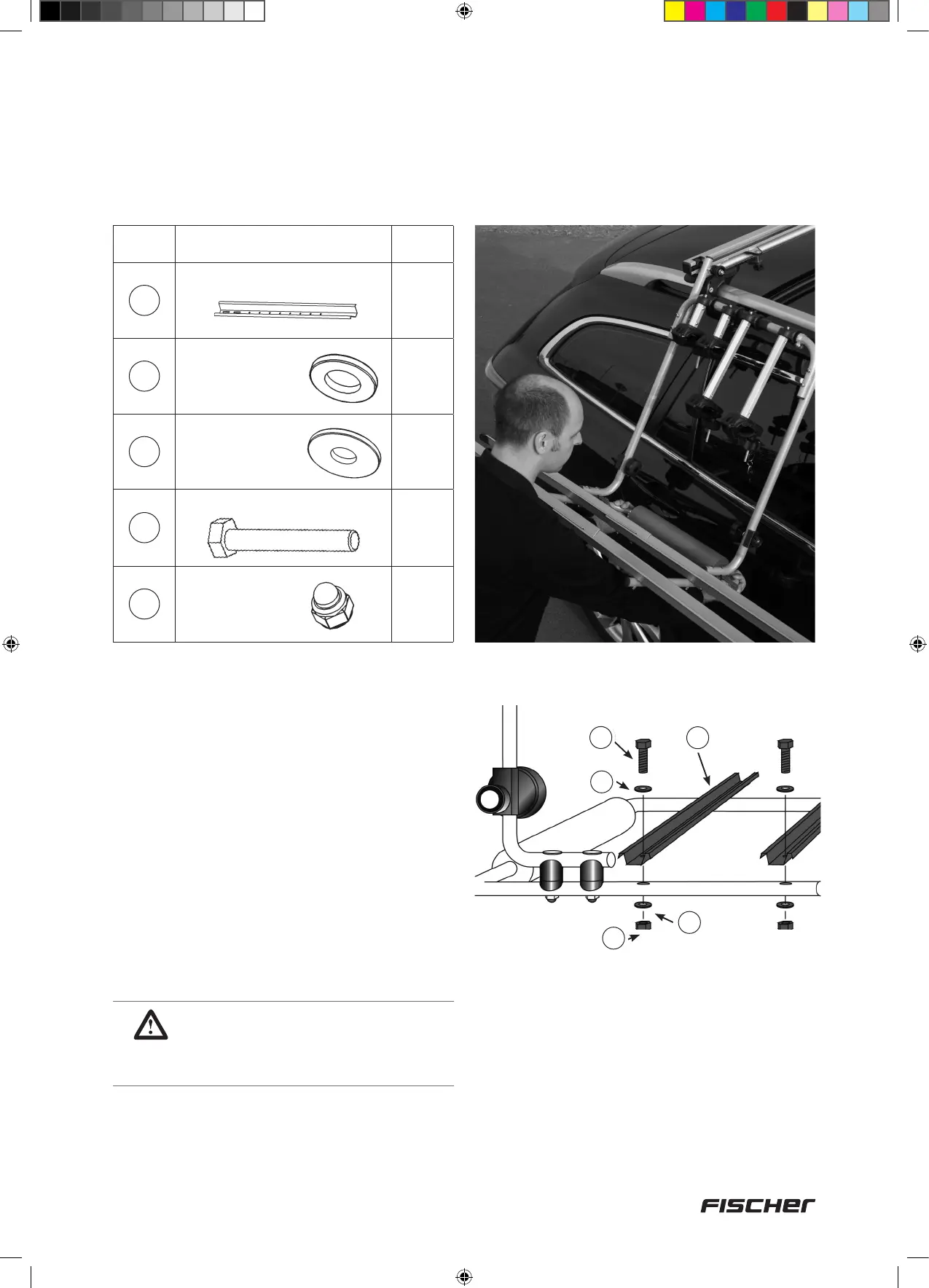

Schritt 9
Montage der Profilschiene (5) auf Trageeinheit
HINWEIS:
Beachten Sie, dass der Überstand
der Prolschiene links und rechts
gleich ist.
13
7
510
8
Teile Nr. Abbildung Anzahl
5
Fahrrad-Prolschiene 750 mm
2
7
Unterlegscheibe,
6,5 mm, klein
4
8
Unterlegscheibe,
6,5 mm, groß
4
10
Schraube M6 × 35 mm
4
13
Hutmutter M6
4
5
10
8
13
7
