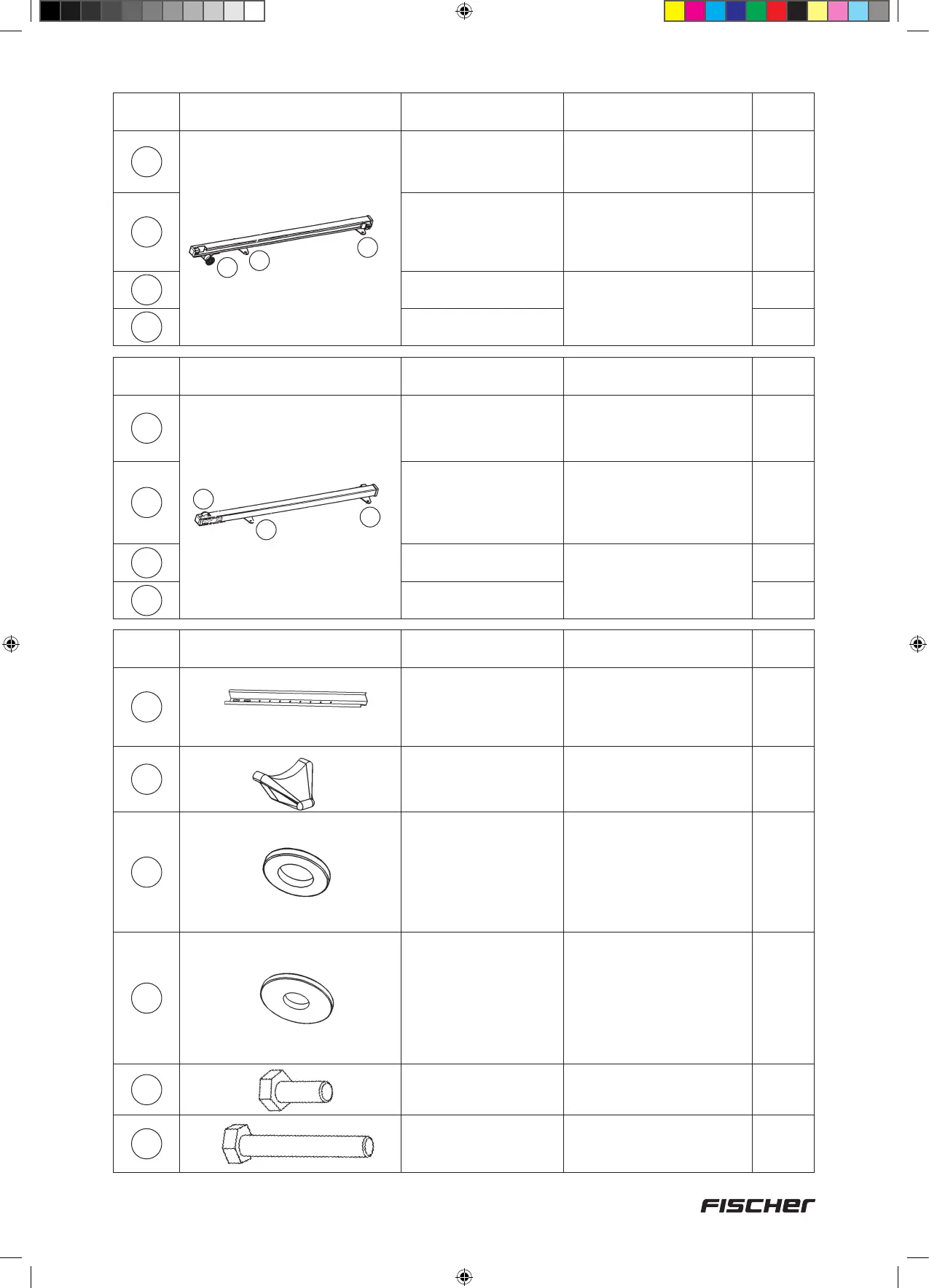

Num.
parti
Figura Denominazione Funzione / Uso Quantità
3
Il rullo di supporto (3a) è sulla
destra
Rotaia di guida
sinistra
Guida dell’unità di supporto
/ Montaggio sul supporto
di base
1
3a
Rullo di supporto
Guida dell’unità di
supporto estratta
(premontata sulle rotaie
di guida)
2
3b
Piastra di base
anteriore
Strato sul supporto di
base (premontato sulle
rotaie di guida)
1
3c
Piastra di base
posteriore
1
Num.
parti
Figura Denominazione Funzione / Uso Quantità
4
Il rullo di supporto (4a) è sulla
destra
Rotaia di guida
destra
Guida dell’unità di supporto
/ Montaggio sul supporto
di base
1
4a
Rullo di supporto
Guida dell’unità di
supporto estratta
(premontata sulle rotaie
di guida)
2
4b
Piastra di base
anteriore
Strato sul supporto di
base (premontato sulla
rotaia di guida)
1
4c
Piastra di base
posteriore
1
3a
3b
3c
4a
4b
4c
Num.
parti
Figura Denominazione Funzione / Uso Quantità
5
Guida prolata
bicicletta 750 mm
Inserimento delle
biciclette, montaggio sulla
staffa di supporto della
bicicletta
4
6
Coperchio protettivo
per guida prolata
bicicletta
Protezione bordi per guida
prolata, montaggio sulla
guida prolata bicicletta
4
7
Rondella piana,
6,5 mm, piccola
Montaggio della guida
prolata bicicletta sull’unità
di supporto (4)
Montaggio della staffa di
supporto della bicicletta
sull’unità di base (4)
8
8
Rondella piana,
6,5 mm, grande
Raccordo guide prolate
bicicletta (8), Montaggio
della guida prolata
bicicletta sull’unità di
supporto (4), Montaggio
delle rotaie di guida sul
supporto di base (8)
20
9
Vite M6 x 16 mm
Raccordo guide prolate
bicicletta
4
10
Vite M6 x 35 mm
Montaggio della guida
prolata bicicletta sull’unità
di supporto
4
